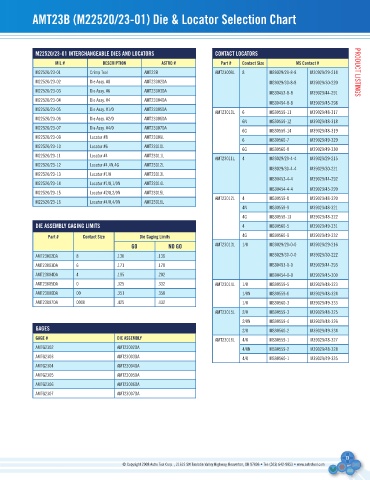

aMt23b (M22520/23-01) Die & locator selection Chart






             M22520/23-01 InteRCHanGeable DIes anD loCatoRs             ContaCt loCatoRs
                   MIl #           DesCRIPtIon        astRo #             Part #  Contact size     Ms Contact #
             M22520/23-01      Crimp Tool        AMT23B                 AMT23009L  8      M39029/29-8-8  M30929/29-214   PRODUCT LISTINGS
             M22520/23-02      Die Assy. #8      AMT23002DA                               M39029/30-8-8   M39029/30-220
             M22520/23-03      Die Assy. #6      AMT23003DA                               MS90453-8-8   M39029/44-291
             M22520/23-04      Die Assy. #4      AMT23004DA
                                                                                          MS90454-8-8   M39029/45-298
             M22520/23-05      Die Assy. #1/0    AMT23005DA
                                                                        AMT23010L  6      MS90559-11    M39029/48-317
             M22520/23-06      Die Assy. #2/0    AMT23006DA
                                                                                 6N       MS90559-12    M39029/48-318
             M22520/23-07      Die Assy. #4/0    AMT23007DA
                                                                                 6G       MS90559-14    M39029/48-319
             M22520/23-09      Locator #8        AMT23009L
                                                                                 6        MS90560-7     M39029/49-329
             M22520/23-10      Locator #6        AMT23010L
                                                                                 6G       MS90560-8     M39029/49-330
             M22520/23-11      Locator #4        AMT23011L
                                                                        AMT23011L  4      M39029/29-4-4   M39029/29-215
             M22520/23-12      Locator #4,4N,4G  AMT23012L
                                                                                          M39029/30-4-4   M39029/30-221
             M22520/23-13      Locator #1/0      AMT23013L
                                                                                          MS90453-4-4   M39029/44-292
             M22520/23-14      Locator #1/0,1/0N  AMT23014L
                                                                                          MS90454-4-4   M39029/45-299
             M22520/23-15      Locator #2/0,2/0N  AMT23015L
                                                                        AMT23012L  4      MS90559-8     M39029/48-320
             M22520/23-16      Locator #4/0,4/0N  AMT23016L
                                                                                 4N       MS90559-9     M39029/48-321
                                                                                 4G       MS90559-13    M39029/48-322
             DIe asseMblY GaGInG lIMIts                                          4        MS90560-5     M39029/49-331
                 Part #     Contact size       Die Gaging limits                 4G       MS90560-9     M39029/49-332
                                             Go          no Go          AMT23013L  1/0    M39029/29-0-0   M39029/29-216
             AMT23002DA   8             .130         .136                                 M39029/30-0-0   M39029/30-222
             AMT23003DA   6             .171         .178                                 MS90453-0-0   M39029/44-293
             AMT23004DA   4             .195         .202                                 MS90454-0-0   M39029/45-300
             AMT23005DA   0             .325         .332               AMT23014L  1/0    MS90559-5     M39029/48-323
             AMT23006DA   00            .351         .358                        1/0N     MS90559-6     M39029/48-324
             AMT23007DA   0000          .425         .432                        1/0      MS90560-3     M39029/49-333
                                                                        AMT23015L  2/0    MS90559-3     M39029/48-325
                                                                                 2/0N     MS90559-4     M39029/48-326
             GaGes                                                               2/0      MS90560-2     M39029/49-334
             GaGe #                     DIe asseMblY                    AMT23016L  4/0    MS90559-1     M39029/48-327
             AMTG2302                   AMT23002DA                               4/0N     MS90559-2     M39029/48-328
             AMTG2303                   AMT23003DA                               4/0      MS90560-1     M39029/49-335
             AMTG2304                   AMT23004DA
             AMTG2305                   AMT23005DA
             AMTG2306                   AMT23006DA
             AMTG2307                   AMT23007DA











                                                                                                                   13
                                          © Copyright 2008 Astro Tool Corp. , 21615 SW Tualatin Valley Highway, Beaverton, OR 97006 • Tel: (503) 642-9853 • www.astrotool.com
