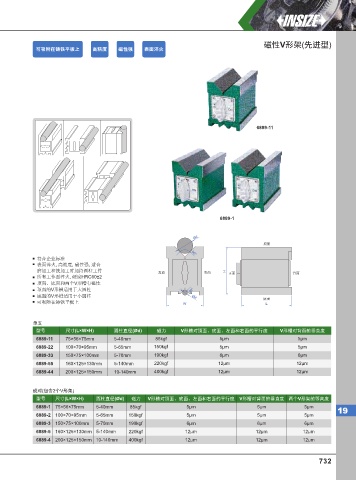

磁性V形架(先进型)
可吸附在铸铁平板上 ⾼精度 磁性强 表⾯淬⽕

6889-11

6889-1

Ød
顶面

符合企业标准 90°
表面淬火, 高精度, 磁性强, 适合
磨加工和铣加工时加持圆柱工件 左面 右面 H 正面 背面
所有工作面淬火, 硬度HRC60±2
顶面、底面和两个V形槽有磁性
顶面的V形槽适用于大圆柱 90°
底面的V形槽适用于小圆柱 Ød 底面
可吸附在铸铁平板上 W L

单支
型号 尺寸(L×W×H) 圆柱直径(Ød) 磁力 V形槽对顶面、底面、左面和右面的平行度 V形槽对背面的垂直度
6889-11 75×56×75mm 5-40mm 85kgf 5µm 5µm
6889-22 100×70×95mm 5-65mm 150kgf 5µm 5µm
6889-33 150×75×100mm 5-70mm 190kgf 6µm 6µm
6889-55 160×125×130mm 5-140mm 220kgf 12µm 12µm
6889-44 200×125×150mm 10-140mm 400kgf 12µm 12µm

成对(包含2个V形架)
型号 尺寸(L×W×H) 圆柱直径(Ød) 磁力 V形槽对顶面、底面、左面和右面的平行度 V形槽对背面的垂直度 两个V形架的等高度
6889-1 75×56×75mm 5-40mm 85kgf 5µm 5µm 5µm
19
6889-2 100×70×95mm 5-65mm 150kgf 5µm 5µm 5µm
6889-3 150×75×100mm 5-70mm 190kgf 6µm 6µm 6µm
6889-5 160×125×130mm 5-140mm 220kgf 12µm 12µm 12µm
6889-4 200×125×150mm 10-140mm 400kgf 12µm 12µm 12µm
