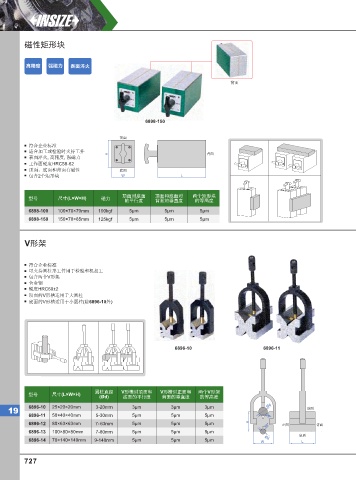

磁性矩形块

⾼精度 强磁⼒ 表⾯淬⽕

背面

6898-150

顶面
符合企业标准
适合加工或检验时夹持工件 H 背面
表面淬火, 高精度, 强磁力
工作面硬度HRC58-62
顶面、底面和背面有磁性 底面
包含2个矩形块 W L

顶面对底面 顶面和底面对 两个矩形块
型号 尺寸(L×W×H) 磁力 的平行度 背面的垂直度 的等高度
6898-100 100×70×70mm 100kgf 5µm 5µm 5µm
6898-150 150×70×85mm 125kgf 5µm 5µm 5µm

V形架

符合企业标准
可夹持圆柱形工件用于检验和机加工
包含两个V形架
合金钢
硬度HRC60±2
顶面的V形槽适用于大圆柱
底面的V形槽适用于小圆柱(除6896-10外)

6896-10 6896-11

圆柱直径 V形槽对顶面和 V形槽对正面和 两个V形架
型号 尺寸(L×W×H)
(Ød) 底面的平行度 背面的垂直度 的等高度
6896-10 25×20×20mm 3-20mm 3µm 3µm 3µm Ød 顶面
19
6896-11 50×40×40mm 5-30mm 5µm 5µm 5µm 90°
6896-12 80×63×63mm 7- 63mm 5µm 5µm 5µm H 90° 正面 背面
6896-13 100×80×80mm 7-80mm 5µm 5µm 5µm
底面
Ød
6896-14 70×140×140mm 9-140mm 5µm 5µm 5µm W L
