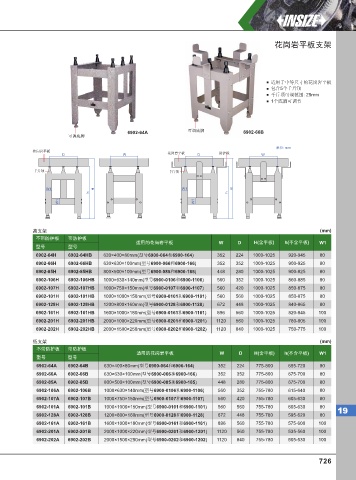

P. 735
花岗岩平板支架
适用于中等尺寸的花岗岩平板
包含5个千斤顶
千斤顶可调范围: 25mm
1个底脚可调节
可调底脚
6902-64A 6902-66B
可调底脚
单位: mm
花岗岩平板 花岗岩平板 防护板
D W D W
千斤顶 千斤顶
W1 H W1 H
h h
比例 1.000 比例 1.000
W1 W1
高支架 (mm)
不带防护板 带防护板
适用的花岗岩平板 W D H(含平板) h(不含平板) W1
型号 型号
×
6902-64H 6902-64HB 630 400 80mm(型号6900-064和6900-164) 352 224 1000-1025 920-945 80
×
6902-66H 6902-66HB 630 630 100mm(型号6900-066和6900-166) 352 352 1000-1025 900-925 80
×
×
6902-85H 6902-85HB 800 500 100mm(型号6900-085和6900-185) 448 280 1000-1025 900-925 80
×
×
×
×
6902-106H 6902-106HB 1000 630 140mm(型号6900-0106和6900-1106) 560 352 1000-1025 860-885 80
6902-107H 6902-107HB 1000×750×150mm (型号6900-0107和6900-1107) 560 420 1000-1025 850-875 80
×
×
6902-101H 6902-101HB 1000 1000 150mm(型号6900-0101和6900-1101) 560 560 1000-1025 850-875 80
6902-128H 6902-128HB 1200 800 160mm(型号6900-0128和6900-1128) 672 448 1000-1025 840-865 80
×
×
×
6902-161H 6902-161HB 1600 1000 180mm(型号6900-0161和6900-1161) 896 560 1000-1025 820-845 100
×
6902-201H 6902-201HB 2000×1000×220mm (型号6900-0201和6900-1201) 1120 560 1000-1025 780-805 100
6902-202H 6902-202HB 2000×1500×250mm (型号6900-0202和6900-1202) 1120 840 1000-1025 750-775 100
低支架 (mm)
不带防护板 带防护板
适用的花岗岩平板 W D H(含平板) h(不含平板) W1
型号 型号
×
×
6902-64A 6902-64B 630 400 80mm(型号6900-064和6900-164) 352 224 775-800 695-720 80
×
6902-66A 6902-66B 630 630 100mm(型号6900-066和6900-166) 352 352 775-800 675-700 80
×
×
×
6902-85A 6902-85B 800 500 100mm(型号6900-085和6900-185) 448 280 775-800 675-700 80
×
6902-106A 6902-106B 1000 630 140mm(型号6900-0106和6900-1106) 560 352 755-780 615-640 80
×
6902-107A 6902-107B 1000×750×150mm (型号6900-0107和6900-1107) 560 420 755-780 605-630 80
6902-101A 6902-101B 1000 1000 150mm(型号6900-0101和6900-1101) 560 560 755-780 605-630 80
×
×
19
×
×
6902-128A 6902-128B 1200 800 160mm(型号6900-0128和6900-1128) 672 448 755-780 595-620 80
×
×
6902-161A 6902-161B 1600 1000 180mm(型号6900-0161和6900-1161) 896 560 755-780 575-600 100
6902-201A 6902-201B 2000×1000×220mm (型号6900-0201和6900-1201) 1120 560 755-780 535-560 100
6902-202A 6902-202B 2000×1500×250mm (型号6900-0202和6900-1202) 1120 840 755-780 505-530 100
726
