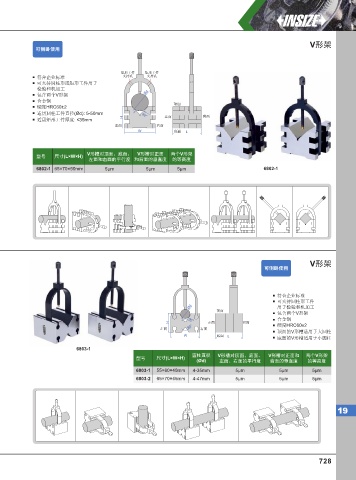

V形架
可侧卧使⽤

矩形工件 矩形工件
符合企业标准 夹持孔 夹持孔
可夹持圆柱形或矩形工件用于
检验和机加工
包含两个V形架 Ød
合金钢
顶面
硬度HRC60±2
适用圆柱工件直径(Ød): 5-50mm 90°
H 正面 背面
适用矩形工件厚度: ≤35mm
左面 右面
W 底面 L

V形槽对顶面、底面、 V形槽对正面 两个V形架
型号 尺寸(L×W×H)
左面和右面的平行度 和背面的垂直度 的等高度
6802-1 65×70×50mm 5µm 5µm 5µm 6802-1

V形架
可侧卧使⽤

符合企业标准
可夹持圆柱形工件
Ød 用于检验和机加工
顶面
包含两个V形架
合金钢
90°
H 正面 背面
90° 硬度HRC60±2
左面 右面
顶面的V形槽适用于大圆柱
W 底面 L
底面的V形槽适用于小圆柱
6803-1
圆柱直径 V形槽对顶面、底面、 V形槽对正面和 两个V形架
型号 尺寸(L×W×H)
(Ød) 左面、右面的平行度 背面的垂直度 的等高度
6803-1 55×60×40mm 4-35mm 5µm 5µm 5µm
6803-2 65×70×45mm 4-47mm 5µm 5µm 5µm
