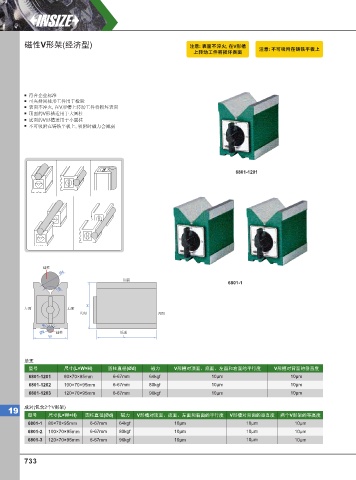

磁性V形架(经济型) 注意: 表⾯不淬⽕, 在V形槽
上转动⼯件将损坏表⾯ 注意: 不可吸附在铸铁平板上

符合企业标准
可夹持圆柱形工件用于检验
表面不淬火, 在V形槽上转动工件将损坏表面
顶面的V形槽适用于大圆柱
底面的V形槽适用于小圆柱
不可吸附在铸铁平板上, 吸附时磁力会减弱

6801-1201

圆柱
Ød
顶面
6801-1
90°

H
左面 右面
正面 背面

Ød 90° 圆柱 底面
W L

单支
型号 尺寸(L×W×H) 圆柱直径(Ød) 磁力 V形槽对顶面、底面、左面和右面的平行度 V形槽对背面的垂直度
6801-1201 80×70×95mm 6-67mm 64kgf 10µm 10µm
6801-1202 100×70×95mm 6-67mm 80kgf 10µm 10µm
6801-1203 120×70×95mm 6-67mm 96kgf 10µm 10µm

成对(包含2个V形架)
19
型号 尺寸(L×W×H) 圆柱直径(Ød) 磁力 V形槽对顶面、底面、左面和右面的平行度 V形槽对背面的垂直度 两个V形架的等高度
6801-1 80×70×95mm 6-67mm 64kgf 10µm 10µm 10µm
6801-2 100×70×95mm 6-67mm 80kgf 10µm 10µm 10µm
6801-3 120×70×95mm 6-67mm 96kgf 10µm 10µm 10µm

733
