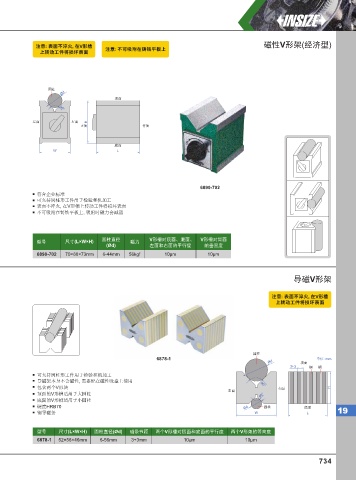

注意: 表⾯不淬⽕, 在V形槽 注意: 不可吸附在铸铁平板上 磁性V形架(经济型)
上转动⼯件将损坏表⾯

圆柱
Ød
顶面
90°

左面 右面 H
正面 背面

底面
W L

6890-702
符合企业标准
可夹持圆柱形工件用于检验和机加工
表面不淬火, 在V形槽上转动工件将损坏表面
不可吸附在铸铁平板上, 吸附时磁力会减弱

圆柱直径 V形槽对顶面、底面、 V形槽对背面
型号 尺寸(L×W×H) 磁力
(Ød) 左面和右面的平行度 的垂直度
6890-702 70×60×73mm 6-44mm 56kgf 10µm 10µm

导磁V形架

注意: 表⾯不淬⽕, 在V形槽
上转动⼯件将损坏表⾯

圆柱
6878-1 单位: mm
Ød 顶面
3+3 铜 钢
可夹持圆柱形工件用于检验和机加工
导磁架本身不含磁性, 需要配在磁性吸盘上使用 90°
包含两个V形块 右面 H
左面
顶面的V形槽适用于大圆柱 90°
底面的V形槽适用于小圆柱
硬度HRB70 Ød 圆柱 底面
铜导磁条 W L 19

型号 尺寸(L×W×H) 圆柱直径(Ød) 磁条节距 两个V形槽对顶面和底面的平行度 两个V形架的等高度
6878-1 52×58×46mm 6-56mm 3+3mm 10µm 10µm
