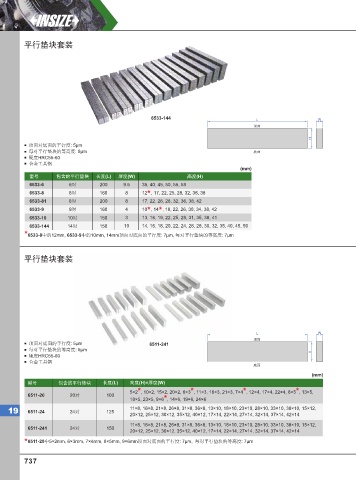

平行垫块套装

6533-144 L W
顶面

H
顶面对底面的平行度: 5µm
每对平行垫块的等高度: 5µm 底面
硬度HRC55-60
合金工具钢
(mm)
型号 包含的平行垫块 长度(L) 厚度(W) 高度(H)
6533-6 6对 200 9.5 35, 40, 45, 50, 55, 58
*
6533-8 8对 160 8 12 , 17, 22, 25, 28, 32, 36, 38
6533-81 8对 200 8 17, 22, 26, 28, 32, 36, 38, 42
*
*
6533-9 9对 160 4 10 , 14 , 18, 22, 26, 30, 34, 38, 42
6533-10 10对 150 3 13, 16, 19, 22, 25, 28, 31, 35, 38, 41
6533-144 14对 150 10 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 35, 40, 45, 50
*6533-8中的12mm, 6533-9中的10mm, 14mm顶面对底面的平行度: 7μm, 每对平行垫块的等高度: 7μm

平行垫块套装

L W
顶面
顶面对底面的平行度: 5µm 6511-241
每对平行垫块的等高度: 5µm
H
硬度HRC55-60
合金工具钢
底面
(mm)
型号 包含的平行垫块 长度(L) 高度(H)×厚度(W)
*
*
*
*
5×2 , 10×2, 15×2, 20×2, 6×3 , 11×3, 16×3, 21×3, 7×4 , 12×4, 17×4, 22×4, 8×5 , 13×5,
6511-20 20对 100
*
18×5, 23×5, 9×6 , 14×6, 19×6, 24×6
19 6511-24 24对 125 11×8, 16×8, 21×8, 26×8, 31×8, 36×8, 13×10, 18×10, 23×10, 28×10, 33×10, 38×10, 15×12,
20×12, 25×12, 30×12, 35×12, 40×12, 17×14, 22×14, 27×14, 32×14, 37×14, 42×14
11×8, 16×8, 21×8, 26×8, 31×8, 36×8, 13×10, 18×10, 23×10, 28×10, 33×10, 38×10, 15×12,
6511-241 24对 150
20×12, 25×12, 30×12, 35×12, 40×12, 17×14, 22×14, 27×14, 32×14, 37×14, 42×14
* 6511-20中5×2mm, 6×3mm, 7×4mm, 8×5mm, 9×6mm顶面对底面的平行度: 7µm, 每对平行垫块的等高度: 7µm
