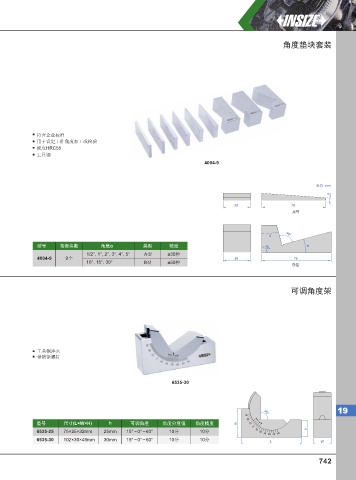

P. 751

角度垫块套装

















              符合企业标准
              用于设定工件角度加工或检验
              硬度HRC55
              工具钢
                                                                       4004-9



                                                                                                              单位: mm
                                                                                                                  α
                                                                                  30                 70
                                                                                                      A型



                                                                                              α    90°
              型号      每套块数          角度α           类型       精度                               90°            α
                               1/2°, 1°, 2°, 3°, 4°, 5°  A型  ±30秒
              4004-9    9个                                                        30                  76
                               10°, 15°, 30°       B型      ±50秒
                                                                                                      B型



                                                                                                     可调角度架











              工具钢淬火
              带锁紧螺钉




                                                            6535-30




                                                                                                                     19
                                                                                            90°
                                                                                     30
                                                                                         60 30
                                                                                      20
              型号       尺寸(L×W×H)      h       可调角度       角度分度值      角度精度          H    10  0 30 60
                                                                                        0
              6535-25  75×25×32mm    25mm    15° ~ 0° ~ 60°  10分      10分                10  20            h
                                                                                            30  60
                                                                                             40  50
              6535-30  102×30×49mm   30mm    15° ~ 0° ~ 60°  10分      10分
                                                                                              L                W
