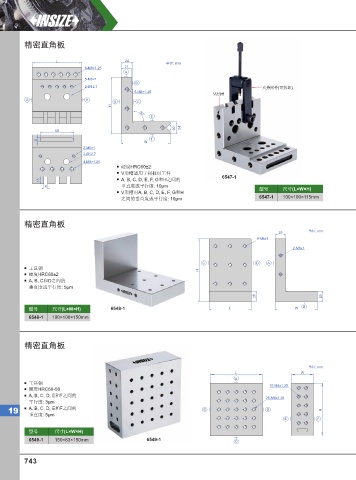

精密直角板

L 24
单位: mm
6-M8×1.25 21
A
5-M6×1
B
2-Ø12.7 夹持附件 (可拆卸)
5-M8×1.25
V形槽
G H C
H D
90°
E
90° 24
68
8 F
W
2-M6×1
2-Ø12.7
4-M8×1.25
硬度HRC60±2
V形槽适用于圆柱形工件
15 A, B, C, D, E, F, G和H之间的 6547-1
8 垂直度或平行度: 10µm
型号 尺寸(L×W×H)
V形槽对A, B, C, D, E, F, G和H
6547-1 100×100×115mm
之间的垂直度或平行度: 10µm

精密直角板

25 单位: mm
9-M6x1
2-M6x1

C D A
工具钢
H
硬度HRC60±2
A, B, C和D之间的
垂直度或平行度: 5µm
25 25

型号 尺寸(L×W×H) 6548-1 L W B
6548-1 100×100×150mm

精密直角板

单位: mm
L W
A
工具钢
10-M8x1.25
硬度HRC56-58
A, B, C, D, E和F之间的
25-M8x1.25
平行度: 3µm
19 A, B, C, D, E和F之间的 B D H
垂直度: 5µm
E F
型号 尺寸(L×W×H)
6549-1 150×63×150mm 6549-1 C
