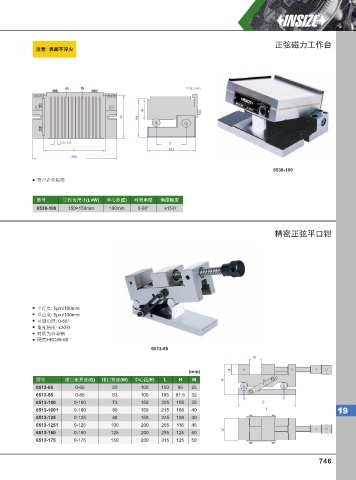

P. 755
正弦磁力工作台
注意: 表⾯不淬⽕
钢 铜 单位: mm
47
W 84
0.5+1.5 E
L 152
200
6538-100
符合企业标准
型号 工作台尺寸(L×W) 中心距(E) 可调角度 角度精度
6538-100 150×150mm 100mm 0-60° ±15秒
精密正弦平口钳
平行度: 5μm/100mm
垂直度: 5μm/100mm
可调角度: 0-55°
角度精度: ±20秒
材质为合金钢
硬度HRC58-60
6513-85
Q
(mm) M
型号 钳口张开度(Q) 钳口宽度(W) 中心距(E) L H M H
6513-65 0-65 50 100 150 85 25
6513-85 0-85 63 100 185 91.5 32
6513-100 0-100 73 150 205 105 35 E
6513-1001 0-100 80 150 215 108 40 L 19
6513-125 0-125 88 150 245 108 40
6513-1251 0-125 100 200 255 116 45
W
6513-160 0-160 125 200 295 125 50
6513-175 0-175 150 200 315 125 50
