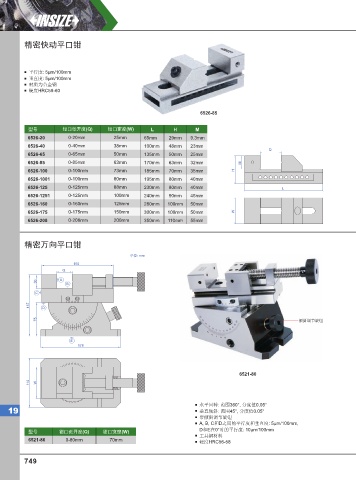

Page 758 - 英示测量INSIZE2025-v.66
P. 758
精密快动平口钳
平行度: 5μm/100mm
垂直度: 5μm/100mm
材质为合金钢
硬度HRC58-60
6526-85
型号 钳口张开度(Q) 钳口宽度(W) L H M
6526-20 0-20mm 25mm 65mm 29mm 9.3mm
6526-40 0-40mm 38mm 100mm 48mm 23mm
Q
6526-65 0-65mm 50mm 135mm 50mm 25mm
6526-85 0-85mm 63mm 170mm 63mm 32mm M
6526-100 0-100mm 73mm 185mm 70mm 35mm H
6526-1001 0-100mm 80mm 195mm 80mm 40mm
6526-125 0-125mm 88mm 230mm 80mm 40mm L
6526-1251 0-125mm 100mm 240mm 90mm 45mm
6526-160 0-160mm 125mm 280mm 100mm 50mm
6526-175 0-175mm 150mm 300mm 100mm 50mm W
6526-208 0-208mm 200mm 350mm 110mm 55mm
精密万向平口钳
单位: mm
160
Q
30 A
B
C
137 D
75 倾斜调节旋钮
E
178
6521-80
110 W
水平回转: 范围360°, 分度值0.05°
19 垂直倾斜: 范围45°, 分度值0.05°
带倾斜调节旋钮
A, B, C和D之间的平行度和垂直度: 5μm/100mm,
型号 钳口张开度(Q) 钳口宽度(W) D和E在0°时的平行度: 10μm/100mm
工具钢材料
6521-80 0-80mm 70mm 硬度HRC56-58
749
