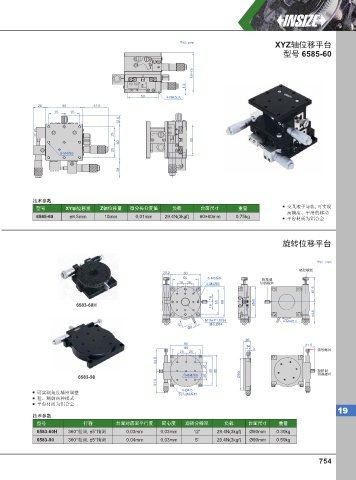

XYZ轴位移平台
单位: mm
型号 6585-60

65~75

1.5
50 4-M4沉头
20 60 41.5
25 25
12.6

25
50
60
25
9-M4深6

28

技术参数
型号 XY轴位移量 Z轴位移量 微分头分度值 负载 台面尺寸 重量 交叉滚子导轨, 可实现
高精度、平滑的移动
6585-60 ±6.5mm 10mm 0.01mm 29.4N(3kgf) 60×60mm 0.75kg 平台材质为铝合金

旋转位移平台

单位: mm
锁紧螺丝
29.2 60
50 8-M3深6 粗精调
16 16 切换螺丝
4-M4深6
47.5
16
50 60 Ø60
6583-60H 16
44.5
M16xP1.0深6 4-M4沉头
15 通孔Ø14
Ø4
20
90 31.5
80 14 3 锁紧螺丝
25 25
62.5
25
80 90 粗精调
9-M4深6 Ø90 切换螺丝
6583-90 25
61.5
4-Ø4.5
可实现角度精密调整 沉头Ø8深11
粗、精调两种模式
平台材质为铝合金
19
技术参数
型号 行程 台面对底面平行度 同心度 旋转分辨率 负载 台面尺寸 重量
6583-60H 360°粗调, ±5°精调 0.03mm 0.03mm 12' 29.4N(3kgf) Ø60mm 0.30kg
6583-90 360°粗调, ±5°精调 0.04mm 0.03mm 5' 29.4N(3kgf) Ø90mm 0.50kg
