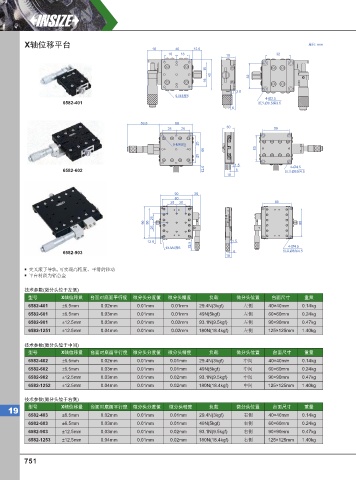

X轴位移平台 单位: mm
18 40 12.6
16 16 18 32

16
40 32
16
2.5
9-M3深5
4-Ø3.5
6582-401 沉头Ø6.5 深3.5
6

59.6 60
60
25 25 50

9-M4深5 25
60 50
25
1.5 4-Ø4.5
6582-602 12.6 6 沉头Ø8 深4.5
18

90 20
80
25 25 80

25
90 80 80
25

12.6 1.5
13-M4深6 32.5 4-Ø4.5
6582-903 6 沉头Ø8 深4.5
18
交叉滚子导轨, 可实现高精度、平滑的移动
平台材质为铝合金

技术参数(微分头位于左侧)
型号 X轴位移量 台面对底面平行度 微分头分度值 微分头精度 负载 微分头位置 台面尺寸 重量
6582-401 ±6.5mm 0.02mm 0.01mm 0.01mm 29.4N(3kgf) 左侧 40×40mm 0.14kg
6582-601 ±6.5mm 0.03mm 0.01mm 0.01mm 49N(5kgf) 左侧 60×60mm 0.24kg
6582-901 ±12.5mm 0.03mm 0.01mm 0.02mm 93.1N(9.5kgf) 左侧 90×90mm 0.47kg
6582-1251 ±12.5mm 0.04mm 0.01mm 0.02mm 180N(18.4kgf) 左侧 125×125mm 1.40kg

技术参数(微分头位于中间)
型号 X轴位移量 台面对底面平行度 微分头分度值 微分头精度 负载 微分头位置 台面尺寸 重量
6582-402 ±6.5mm 0.02mm 0.01mm 0.01mm 29.4N(3kgf) 中间 40×40mm 0.14kg
6582-602 ±6.5mm 0.03mm 0.01mm 0.01mm 49N(5kgf) 中间 60×60mm 0.24kg
6582-902 ±12.5mm 0.03mm 0.01mm 0.02mm 93.1N(9.5kgf) 中间 90×90mm 0.47kg
6582-1252 ±12.5mm 0.04mm 0.01mm 0.02mm 180N(18.4kgf) 中间 125×125mm 1.40kg

技术参数(微分头位于右侧)
型号 X轴位移量 台面对底面平行度 微分头分度值 微分头精度 负载 微分头位置 台面尺寸 重量
19
6582-403 ±6.5mm 0.02mm 0.01mm 0.01mm 29.4N(3kgf) 右侧 40×40mm 0.14kg
6582-603 ±6.5mm 0.03mm 0.01mm 0.01mm 49N(5kgf) 右侧 60×60mm 0.24kg
6582-903 ±12.5mm 0.03mm 0.01mm 0.02mm 93.1N(9.5kgf) 右侧 90×90mm 0.47kg
6582-1253 ±12.5mm 0.04mm 0.01mm 0.02mm 180N(18.4kgf) 右侧 125×125mm 1.40kg
