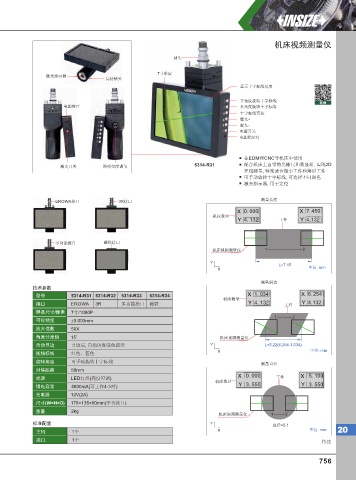

机床视频测量仪

插头

7寸彩屏
激光指示器
高清镜头
显示十字标线角度

正角度旋转十字标线 视频
电源接口 负角度旋转十字标线
十字标线变色
曝光+
曝光-
电源开关
电源指示灯

在EDM和CNC等机床中使用
激光开关 照明亮度调节 5314-R31 配合机床上自带的光栅尺和数显箱, 实现2D
在线测量, 特别适合微小工件和薄形工件
可手动旋转十字标线, 可选择不同颜色
激光指示器, 用于定位

EROWA接口 3R接口 测量长度
0.000
X 0 . 000 X X 7.450
X
机床数显
Y 4.132 工件 Y Y 4.132
Y 2.550
多功能接口 磁铁接口
机床视频测量仪 1 2

Y
L=7.45
单位: mm
X
测量斜边
技术参数
X
0.000
型号 5314-R31 5314-R32 5314-R33 5314-R34 X 1 . 034 X X 6.254
机床数显
Y 2.550
接口 EROWA 3R 多功能接口 磁铁 Y 4.132 工件 Y Y 4.132
屏幕尺寸/像素 7寸/1080P
1 1 L=5.22 2
可视精度 ±0.003mm
放大倍数 50X
角度分度值 15' 机床视频测量仪
自动寻边 寻边后, 自动闪烁绿色提示 Y L=5.22(6.254-1.034)
视频标线 红色、蓝色 X 单位: mm
旋转角度 可手动旋转十字标线
测量直径
对焦距离 50mm
0.000
0.000
X 0 . 000 工件 X 5.100
X
X
光源 LED灯组(亮度可调)
机床数显
Y 2.5503.550
Y
锂电容量 4800mA(可工作4小时) Y 2.5503.550 Y
充电器 12V(2A)
×
尺寸(W×H×D) 178 135 90mm(不含接口)
×
重量 2kg
机床视频测量仪 1 2
标准配置 Y
直径=5.1
主机 1个 X 单位: mm 20
接口 1个 待续
