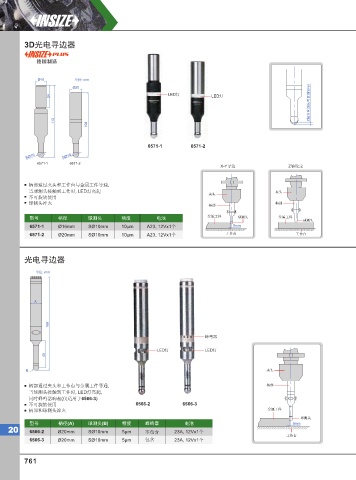

3D光电寻边器

德国制造

Ø16 单位: mm
Z轴方向测头可回缩2mm
Ø20
34 LED灯 LED灯

113
108

6571-1 6571-2
SØ10 SØ10
6571-1 6571-2
X-Y寻边 Z轴设定

柄部通过夹头和工作台与金属工件导通,
当球测头接触到工件时, LED灯亮起 夹头
夹头
不可旋转使用
球测头淬火 柄部
柄部
型号 柄径 球测头 精度 电池 金属工件 球测头 金属工件
球测头
6571-1 Ø16mm SØ10mm 10µm A23, 12Vx1个 5mm
6571-2 Ø20mm SØ10mm 10µm A23, 12Vx1个 工作台 工作台

光电寻边器

单位: mm

A

160

蜂鸣器

LED灯 LED灯
45

B 夹头

柄部通过夹头和工作台与金属工件导通, 柄部
当球测头接触到工件时, LED灯亮起,
同时蜂鸣器响起(仅适用于6566-3)
不可旋转使用 6566-2 6566-3
柄部和球测头淬火 金属工件
球测头
型号 柄径(A) 球测头(B) 精度 蜂鸣器 电池 5mm
20 6566-2 Ø20mm SØ10mm 5µm 不包含 23A, 12Vx1个
工作台
6566-3 Ø20mm SØ10mm 5µm 包含 23A, 12Vx1个
