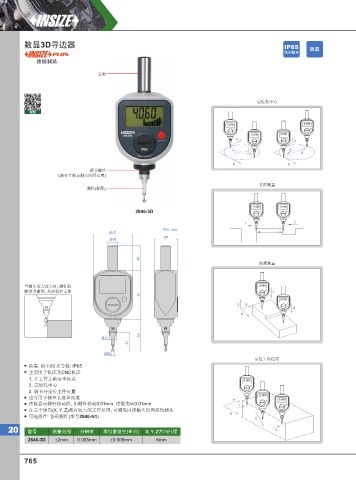

Page 774 - 英示测量INSIZE2025-v.66

数显3D寻边器 IP65
防尘防⽔ 防震
德国制造
主轴

定位孔中心

视频
0.000
0.000
0.000 0.000
Y Y
2 3
1 4
X X
调节螺丝
(调节主轴与测头的同心度)
长度测量
测针(标配)

0.000 0.000
2846-3D

1 2
单位: mm
65.2
39
Ø16

40
深度测量

当测头受力过大时, 测针的 0.000
断裂点断裂, 从而保护主体 1
81
0.000
Z Y
2
X

53
Ø12
31
SØ4
定位工件位置
防震, 防尘/防水等级: IP65
主要用于铣床及CNC机床
1. 在工件上确定坐标点 0.000
2. 定位孔中心
3. 调节并定位工件位置
也可用于测量长度和深度 -2.000
Y 0.000
读数显示测针移动值 , 如测针移动 0.01mm, 读数变动 0.01mm 1
在三个轴向(X, Y, Z)都有较大的工作范围, 可避免因接触失误而损伤测头
X
可选附件: 备用测针(型号2840-N1) 2
20 型号 测量范围 分辨率 零位重复性(单向) X, Y, Z方向行程 3
2846-3D ±2mm 0.005mm ±0.005mm 6mm
