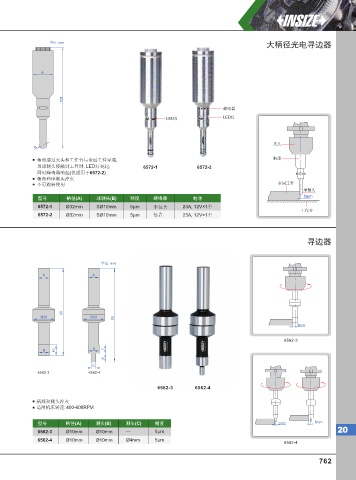

大柄径光电寻边器
单位: mm
A
158
蜂鸣器
LED灯 LED灯
夹头
B
柄部
柄部通过夹头和工作台与金属工件导通,
当球测头接触到工件时, LED灯亮起, 6572-1 6572-2
同时蜂鸣器响起(仅适用于6572-2)
柄部和球测头淬火
不可旋转使用 金属工件
球测头
型号 柄径(A) 球测头(B) 精度 蜂鸣器 电池 5mm
6572-1 Ø32mm SØ10mm 5µm 不包含 23A, 12V×1个
工作台
6572-2 Ø32mm SØ10mm 5µm 包含 23A, 12V×1个
寻边器
单位: mm
A A
80
Ø20 Ø20 85
5mm
6562-3
B 10 B 7
8
C
6562-3 6562-4
6562-3 6562-4
柄部和测头淬火
适用机床转速: 400-600RPM
型号 柄径(A) 测头(B) 测头(C) 精度 2mm 5mm
6562-3 Ø10mm Ø10mm 5µm 20
6562-4 Ø10mm Ø10mm Ø4mm 5µm
6562-4
