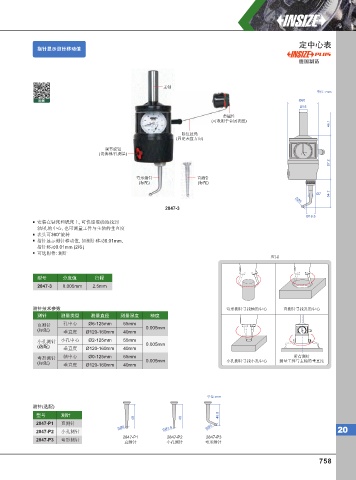

定中心表
指针显⽰测针移动值

德国制造

主轴
单位: mm
视频 Ø60
Ø16
带磁性
(可吸附于金属表面)
46.1
限位拉绳
(固定表盘方向)

调节旋钮
(切换轴/孔测量)
87.2

弯形测针 直测针
(标配) (标配)
Ø7 54.7
SØ5
2847-3
Ø18.5
安装在钻床和铣床上, 可快速准确地找到
轴/孔的中心, 也可测量工件与主轴的垂直度
表头可360°旋转
指针显示测针移动值, 如测针移动0.01mm,
指针移动0.01mm (2格)
可选附件: 测针
应用

型号 分度值 行程
2847-3 0.005mm 2.5mm

测针技术参数 弯形测针寻找轴的中心 直测针寻找孔的中心
测针 测量类型 测量直径 测量深度 精度
直测针 孔中心 Ø6-125mm 55mm
(标配) 垂直度 Ø120-160mm 40mm 0.005mm

小孔测针 小孔中心 Ø2-125mm 55mm 0.005mm
(选配) 垂直度 Ø120-160mm 40mm
弯形测针 轴中心 Ø0-125mm 55mm 所有测针
(标配) 0.005mm 小孔测针寻找小孔中心 测量工件与主轴的垂直度
垂直度 Ø120-160mm 40mm

单位: mm
测针(选配)
型号 测针 45.8
48 48
2847-P1 直测针
SØ5 SØ1.6 SØ5
2847-P2 小孔测针 20
2847-P1 2847-P2 2847-P3
2847-P3 弯形测针 直测针 小孔测针 弯形测针

758
