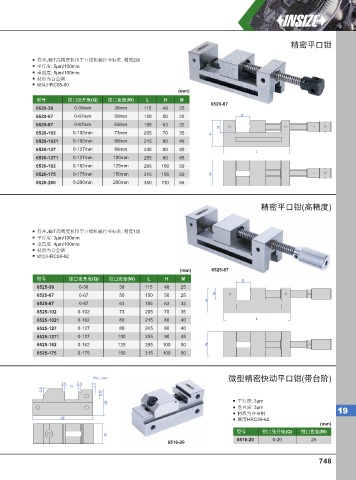

精密平口钳

符合JB/T高精度机用平口钳机械行业标准, 精度2级
平行度: 5μm/100mm
垂直度: 5μm/100mm
材质为合金钢
硬度HRC58-60
(mm)
型号 钳口张开度(Q) 钳口宽度(W) L H M
6520-87
6520-36 0-36mm 38mm 115 48 25
6520-67 0-67mm 50mm 150 50 25 Q
6520-87 0-87mm 63mm 185 63 32
M
6520-102 0-102mm 73mm 205 70 35 H
6520-1021 0-102mm 80mm 215 80 40
6520-127 0-127mm 88mm 245 80 40 L
6520-1271 0-127mm 100mm 255 90 45
6520-162 0-162mm 125mm 295 100 50
6520-175 0-175mm 150mm 315 100 50 W
6520-200 0-200mm 200mm 350 110 55

精密平口钳(高精度)

符合JB/T高精度机用平口钳机械行业标准, 精度1级
平行度: 3μm/100mm
垂直度: 4μm/100mm
材质为合金钢
硬度HRC58-62

(mm) 6525-87
型号 钳口张开度(Q) 钳口宽度(W) L H M Q
6525-36 0-36 38 115 48 25
6525-67 0-67 50 150 50 25 M
H
6525-87 0-87 63 185 63 32
6525-102 0-102 73 205 70 35
6525-1021 0-102 80 215 80 40 L
6525-127 0-127 88 245 80 40
6525-1271 0-127 100 255 90 45
6525-162 0-162 125 295 100 50 W
6525-175 0-175 150 315 100 50

单位: mm 微型精密快动平口钳(带台阶)
2.5 2.5
Q 2.5
2.5
9.3
29 平行度: 3μm
垂直度: 3μm
材质为合金钢 19
65 硬度HRC58-62
(mm)
型号 钳口张开度(Q) 钳口宽度(W)
W
6516-20 0-20 25
6516-20

748
