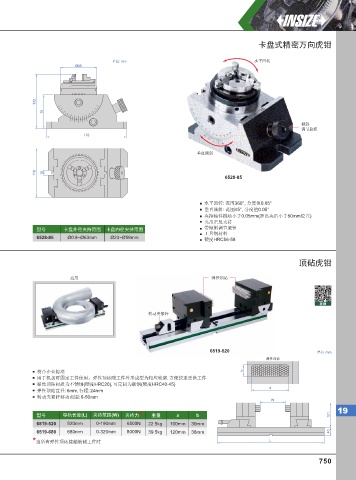

Page 759 - 英示测量INSIZE2025-v.66

卡盘式精密万向虎钳

单位: mm 水平回转
Ø85

132

75
倾斜
调节旋钮
178

垂直倾斜

110 16
6528-85

水平回转: 范围360°, 分度值0.05°
垂直倾斜: 范围45°, 分度值0.05°
夹持轴件跳动小于0.05mm(距离夹爪小于50mm位置)
夹爪正反夹持
型号 卡盘外径夹持范围 卡盘内径夹持范围 带倾斜调节旋钮
工具钢材料
6528-85 Ø0.8~Ø63mm Ø23~Ø58mm 硬度HRC56-58

顶砧虎钳

应用 弹性顶砧

视频
转动夹紧杆

6519-520 单位: mm
弹性顶砧
符合企业标准 b
用于机加时固定工件使用。弹性顶砧随工件外形成型为相应轮廓, 方便快速更换工件
弹性顶砧材质为不锈钢(硬度HRC20), 可定制为碳钢(硬度HRC40-45)
a
弹性顶砧直径: 6mm, 行程: 24mm
转动夹紧杆移动范围: 0-50mm
W
19
型号 导轨长度(L) 夹持范围(W) 夹持力* 重量 a b 121
6519-520 520mm 0-190mm 6500N 22.5kg 100mm 30mm
6519-680 680mm 0-320mm 8000N 39.5kg 120mm 36mm 40
*当所有弹性顶砧接触被测工件时 L
