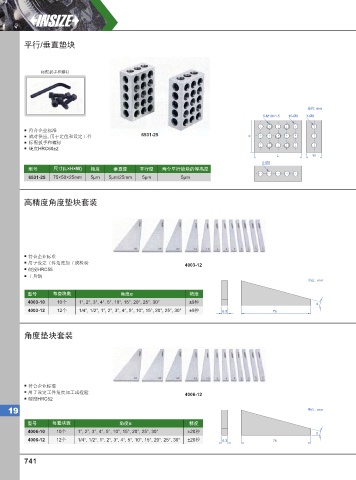

平行/垂直垫块

标配扳手和螺钉

单位: mm
5-M10×1.5 10-Ø9 3-Ø9

符合企业标准
成对供应, 用于定位和设定工件 6531-25 H
标配扳手和螺钉
硬度HRC60±2
L W
5-Ø9
型号 尺寸(L×H×W) 精度 垂直度 平行度 两个平行垫块的等高度
6531-25 75×50×25mm 5µm 5µm/25mm 5µm 5µm

高精度角度垫块套装

符合企业标准
用于设定工件角度加工或检验 4003-12
硬度HRC55
工具钢
单位: mm

型号 每套块数 角度α 精度
4003-10 10个 1°, 2°, 3°, 4°, 5°, 10°, 15°, 20°, 25°, 30° ±9秒 α
4003-12 12个 1/4°, 1/2°, 1°, 2°, 3°, 4°, 5°, 10°, 15°, 20°, 25°, 30° ±9秒 6.5 76

角度垫块套装

符合企业标准
用于设定工件角度加工或检验
4006-12
硬度HRC52
19 单位: mm
型号 每套块数 角度α 精度
4006-10 10个 1°, 2°, 3°, 4°, 5°, 10°, 15°, 20°, 25°, 30° ±20秒 α
4006-12 12个 1/4°, 1/2°, 1°, 2°, 3°, 4°, 5°, 10°, 15°, 20°, 25°, 30° ±20秒 6.3 76

741
