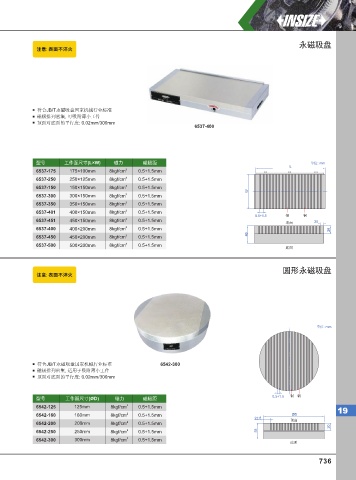

永磁吸盘
注意: 表⾯不淬⽕

符合JB/T永磁吸盘国家机械行业标准
磁极排列密集, 可吸附薄小工件
顶面对底面的平行度: 0.02mm/300mm
6537-400

型号 工作面尺寸(L×W) 磁力 磁极距 单位: mm
L
6537-175 175×100mm 8kgf/cm 2 0.5+1.5mm
6537-250 250×125mm 8kgf/cm 2 0.5+1.5mm
6537-150 150×150mm 8kgf/cm 2 0.5+1.5mm
W
6537-300 300×150mm 8kgf/cm 2 0.5+1.5mm
6537-350 350×150mm 8kgf/cm 2 0.5+1.5mm
2
6537-401 400×150mm 8kgf/cm 0.5+1.5mm
0.5+1.5 钢 铜
6537-451 450×150mm 8kgf/cm 2 0.5+1.5mm 25
顶面
6537-400 400×200mm 8kgf/cm 2 0.5+1.5mm 20
46
6537-450 450×200mm 8kgf/cm 2 0.5+1.5mm
6537-500 500×200mm 8kgf/cm 2 0.5+1.5mm
底面

圆形永磁吸盘
注意: 表⾯不淬⽕

单位: mm

符合JB/T永磁吸盘国家机械行业标准 6542-300
磁极排列密集, 适用于吸附薄小工件
顶面对底面的平行度: 0.02mm/300mm

型号 工作面尺寸( D) 磁力 磁极距 0.5+1.5 铜 钢
Ø
6542-125 125mm 8kgf/cm 2 0.5+1.5mm
19
6542-160 160mm 8kgf/cm 2 0.5+1.5mm ØD
22.5 顶面
6542-200 200mm 8kgf/cm 2 0.5+1.5mm
20
6542-250 250mm 8kgf/cm 2 0.5+1.5mm 58
6542-300 300mm 8kgf/cm 2 0.5+1.5mm
底面
