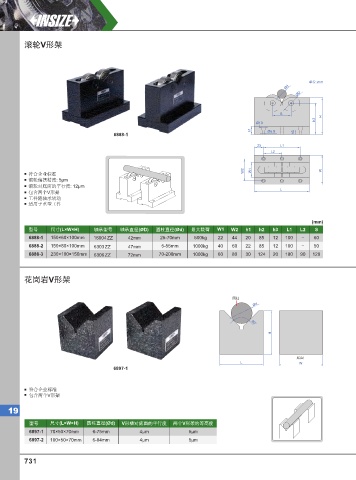

Page 740 - 英示测量INSIZE2025-v.66

滚轮V形架

单位: mm
Ød
ØD

S
H
h2
Ø10
h1 Ø6.5
6888-1 h3
25 L1
L2

W2 W1 W
符合企业标准
滚轮偏摆精度: 5µm
滚轮对底面的平行度: 12µm
L
包含两个V形架
工件随轴承转动
适用于重型工件

(mm)
型号 尺寸(L×W×H) 轴承型号 轴承直径(ØD) 圆柱直径(Ød) 最大载荷 W1 W2 h1 h2 h3 L1 L2 S
6888-1 150×60×100mm 16004 ZZ 42mm 25-70mm 500kg 22 44 20 85 12 100 − 60
6888-2 150×80×100mm 6303 ZZ 47mm 5-55mm 1000kg 40 60 22 85 12 100 − 50
6888-3 230×100×150mm 6306 ZZ 72mm 70-200mm 1000kg 60 80 30 124 20 180 90 120

花岗岩V形架

圆柱
Ød

90°
H

底面
L W
6897-1

符合企业标准
包含两个V形架

19
型号 尺寸(L×W×H) 圆柱直径(Ød) V形槽对底面的平行度 两个V形架的等高度
6897-1 70×50×70mm 6-75mm 4µm 5µm
6897-2 100×50×70mm 6-84mm 4µm 5µm
