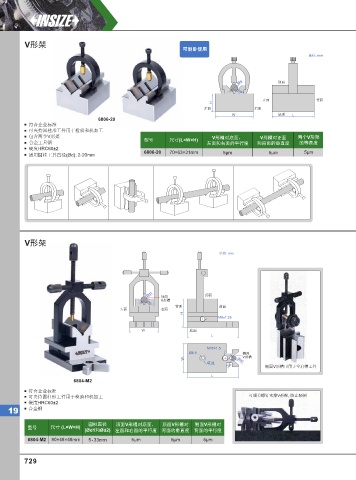

V形架
可侧卧使⽤
单位: mm

Ød 顶面

90°
正面 背面
H
左面 右面
W 底面 L
6806-20
符合企业标准
可夹持圆柱形工件用于检验和机加工
包含两个V形架 V形槽对底面、 V形槽对正面 两个V形架
合金工具钢 型号 尺寸(L×W×H) 左面和右面的平行度 和背面的垂直度 的等高度
硬度HRC60±2
6806-20 70×63×31mm 5µm 5µm 5µm
适用圆柱工具直径(Ød): 2-20mm

V形架

单位: mm

Ød1 顶面 顶面
V形槽
90°
背面 前面
左面 右面
H
M8x1.25
W 底面
L
M10×1.5
Ø8.5 侧面
V形槽
W Ød2
Ø14
侧面V形槽可用于窄肩槽工件
90°
L
6804-M2
符合企业标准
可夹持圆柱形工件用于检验和机加工 可调节螺钉支撑V形架, 防止倾倒
硬度HRC60±2
19 合金钢

圆柱直径 顶面V形槽对底面、 顶面V形槽对 侧面V形槽对
型号 尺寸 (L×W×H)
(Ød1和Ød2) 左面和右面的平行度 背面的垂直度 背面的平行度
6804-M2 90×48×48mm 5 - 33mm 5µm 5µm 5µm
