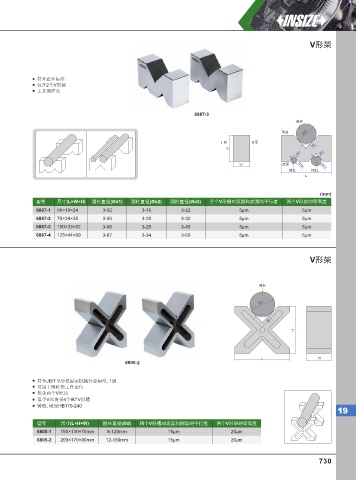

V形架

符合企业标准
包含2个V形架
工具钢淬火

6887-3
圆柱
Ød1
顶面
正面 背面
H 90°
90° 90°
W 底面 Ød2 Ød3
圆柱 圆柱
L

(mm)
型号 尺寸(L×W×H) 圆柱直径(Ød1) 圆柱直径(Ød2) 圆柱直径(Ød3) 三个V形槽对顶面和底面的平行度 两个V形架的等高度
6887-1 50×19×24 3-32 3-16 3-22 5μm 5μm
6887-2 75×24×35 3-50 3-20 3-32 5μm 5μm
6887-3 100×33×52 3-68 3-26 3-40 5μm 5μm
6887-4 125×44×69 3-87 3-34 3-50 5μm 5μm

V形架

圆柱

Ød

90°
H

L W
6805-2

符合JB/T V形架国家机械行业标准, 1级
可用于圆柱形工件定位
包含两个V形块
每个V形块带4个90°V形槽
铸造, 硬度HB170-240
19
型号 尺寸(L×H×W) 圆柱直径(Ød) 四个V形槽对底面和侧面的平行度 两个V形架的等高度
6805-1 150×130×75mm 8-120mm 15µm 20µm
6805-2 200×170×90mm 12-180mm 15µm 20µm
