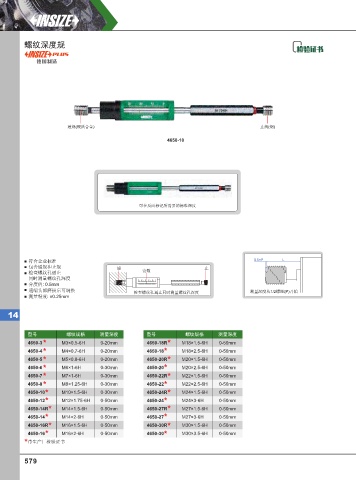

P. 588
螺纹深度规
德国制造
通规(硬质合金) 止规(钢)
4650-10
可在反面标记所需要的标准深度
符合企业标准 0.5×P L
包含通规和止规 通 止
检查螺纹孔通止 读数
同时测量螺纹孔深度
50 40 30 20 10 0
分度值: 0.5mm
通端头部磨损后可调换 检查螺纹孔通止同时测量螺纹孔深度 测量深度从1/2螺距(P)开始
测量精度: ±0.25mm
14
型号 螺纹规格 测量深度 型号 螺纹规格 测量深度
4650-3 * M3×0.5-6H 0-20mm 4650-18R * M18×1.5-6H 0-50mm
4650-4 * M4×0.7-6H 0-20mm 4650-18* M18×2.5-6H 0-50mm
4650-5 * M5×0.8-6H 0-20mm 4650-20R * M20×1.5-6H 0-50mm
4650-6 * M6×1-6H 0-30mm 4650-20* M20×2.5-6H 0-50mm
4650-7 * M7×1-6H 0-30mm 4650-22R * M22×1.5-6H 0-50mm
4650-8 * M8×1.25-6H 0-30mm 4650-22 * M22×2.5-6H 0-50mm
4650-10 * M10×1.5-6H 0-30mm 4650-24R * M24×1.5-6H 0-50mm
4650-12* M12×1.75-6H 0-50mm 4650-24 * M24×3-6H 0-50mm
4650-14R * M14×1.5-6H 0-50mm 4650-27R* M27×1.5-6H 0-50mm
4650-14* M14×2-6H 0-50mm 4650-27* M27×3-6H 0-50mm
4650-16R * M16×1.5-6H 0-50mm 4650-30R * M30×1.5-6H 0-50mm
4650-16* M16×2-6H 0-50mm 4650-30 * M30×3.5-6H 0-50mm
* 带生产厂检验证书
