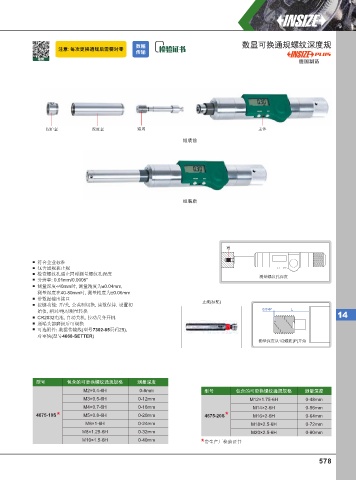

数据 数显可换通规螺纹深度规
注意: 每次更换通规后需要对零
传输
视频
德国制造

保护套 深度套 通规 主体

组装前

组装后

通

符合企业标准
包含通规和止规
检查螺纹孔通止同时测量螺纹孔深度
测量螺纹孔深度
分辨率: 0.01mm/0.0005"
测量深度<40mm时, 测量精度为±0.04mm,
测量深度在40-80mm时, 测量精度为±0.06mm
带数据输出接口
止规(标配)
按键功能: 开/关, 公英制切换, 读数保持, 设置初
始值, 相对/绝对测量转换 0.5×P L
CR2032电池, 自动关机, 拉动尺身开机 14
通端头部磨损后可调换
可选附件: 数据传输线(型号7302-85页码25),
对零块(型号4668-SETTER)
测量深度从1/2螺距(P)开始

型号 包含的可更换螺纹通规规格 测量深度
M2×0.4-6H 0-8mm 型号 包含的可更换螺纹通规规格 测量深度
M3×0.5-6H 0-12mm M12×1.75-6H 0-48mm
M4×0.7-6H 0-16mm M14×2-6H 0-56mm
4675-10S * M5×0.8-6H 0-20mm 4675-20S * M16×2-6H 0-64mm
M6×1-6H 0-24mm M18×2.5-6H 0-72mm
M8×1.25-6H 0-32mm M20×2.5-6H 0-80mm
M10×1.5-6H 0-40mm * 带生产厂检验证书

578
