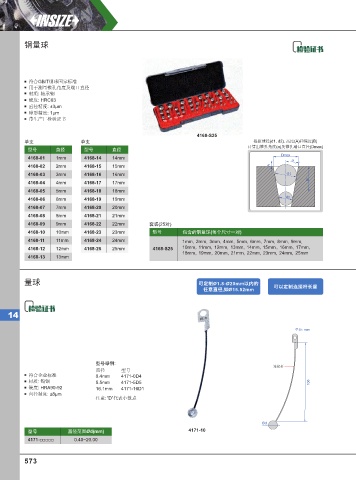

钢量球

符合GB/T钢球国家标准
用于测量锥孔角度及端口直径
材质: 轴承钢
硬度: HRC63
直径精度: ±3µm
球形精度: 1µm
带生产厂检验证书

4168-S25
单支 单支 根据球径(d1, d2), 高度(A)和深度(B)
计算出锥孔角度(α)及锥孔端口直径(Dmax)
型号 直径 型号 直径
Dmax
4168-01 1mm 4168-14 14mm
α
4168-02 2mm 4168-15 15mm A
4168-03 3mm 4168-16 16mm d1
B
4168-04 4mm 4168-17 17mm
4168-05 5mm 4168-18 18mm
d2
4168-06 6mm 4168-19 19mm
4168-07 7mm 4168-20 20mm
4168-08 8mm 4168-21 21mm
4168-09 9mm 4168-22 22mm 套装(25对)
4168-10 10mm 4168-23 23mm 型号 包含的钢量 球(每个尺寸一对)
4168-11 11mm 4168-24 24mm 1mm, 2mm, 3mm, 4mm, 5mm, 6mm, 7mm, 8mm, 9mm,
4168-12 12mm 4168-25 25mm 4168-S25 10mm, 11mm, 12mm, 13mm, 14mm, 15mm , 16mm, 17mm,
18mm, 19mm, 20mm, 21mm, 22mm, 23mm, 24mm, 25mm
4168-13 13mm

量球 可定制Ø1.8-Ø20mm以内的
可以定制连接杆⻓度
任意直径,如Ø15.52mm

14

单位: mm

型号举例:
连接杆
直径 型号
符合企业标准 0.4mm 4171-0D4
材质: 钨钢 5.5mm 4171-5D5 100
硬度: HRA90-92 16.1mm 4171-16D1
直径精度: ±8µm
注意: “D”代表小数点

Ød
型号 直径 范围Ød(mm) 4171-10
4171-□□□□□ 0.40~20.00
