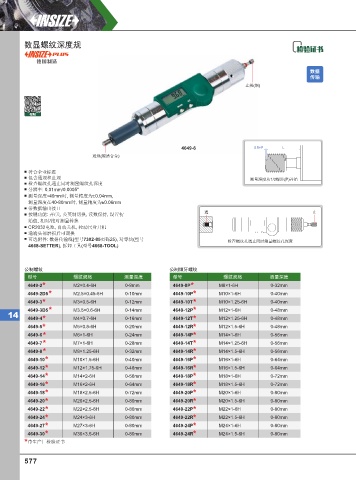

Page 586 - 英示测量INSIZE2025-v.66

数显螺纹深度规

德国制造
数据
传输
止规(钢)

视频

4649-6 0.5×P L
通规(硬质合金)

符合企业标准
包含通规和止规 测量深度从1/2螺距(P)开始
检查螺纹孔通止同时测量螺纹孔深度
分辨率: 0.01mm/0.0005"
测量深度<40mm时, 测量精度为±0.04mm,
测量深度在40-80mm时, 测量精度为±0.06mm
带数据输出接口
按键功能: 开/关, 公英制切换, 读数保持, 设置初 通 止
始值, 相对/绝对测量转换
CR2032电池, 自动关机, 拉动尺身开机
通端头部磨损后可调换
可选附件: 数据传输线(型号7302-85页码25), 对零块(型号 检查螺纹孔通止同时测量螺纹孔深度
4668-SETTER), 拆卸工具(型号4668-TOOL)

公制螺纹 公制细牙螺纹
型号 螺纹规格 测量深度 型号 螺纹规格 测量深度
4649-2 * M2×0.4-6H 0-8mm 4649-8P * M8×1-6H 0-32mm
4649-2D5 * M2.5×0.45-6H 0-10mm 4649-10P * M10×1-6H 0-40mm
4649-3 * M3×0.5-6H 0-12mm 4649-10T * M10×1.25-6H 0-40mm
4649-3D5* M3.5×0.6-6H 0-14mm 4649-12P* M12×1-6H 0-48mm
14
4649-4 * M4×0.7-6H 0-16mm 4649-12T * M12×1.25-6H 0-48mm
4649-5 * M5×0.8-6H 0-20mm 4649-12R * M12×1.5-6H 0-48mm
4649-6 * M6×1-6H 0-24mm 4649-14P * M14×1-6H 0-56mm
4649-7 * M7×1-6H 0-28mm 4649-14T* M14×1.25-6H 0-56mm
4649-8 * M8×1.25-6H 0-32mm 4649-14R* M14×1.5-6H 0-56mm
4649-10* M10×1.5-6H 0-40mm 4649-16P* M16×1-6H 0-64mm

4649-12 * M12×1.75-6H 0-48mm 4649-16R * M16×1.5-6H 0-64mm
4649-14* M14×2-6H 0-56mm 4649-18P* M18×1-6H 0-72mm
4649-16 * M16×2-6H 0-64mm 4649-18R * M18×1.5-6H 0-72mm
4649-18* M18×2.5-6H 0-72mm 4649-20P* M20×1-6H 0-80mm
4649-20 * M20×2.5-6H 0-80mm 4649-20R * M20×1.5-6H 0-80mm
4649-22 * M22×2.5-6H 0-80mm 4649-22P * M22×1-6H 0-80mm
4649-24 * M24×3-6H 0-80mm 4649-22R * M22×1.5-6H 0-80mm
4649-27 * M27×3-6H 0-80mm 4649-24P * M24×1-6H 0-80mm
4649-30* M30×3.5-6H 0-80mm 4649-24R* M24×1.5-6H 0-80mm
* 带生产厂检验证书

577
