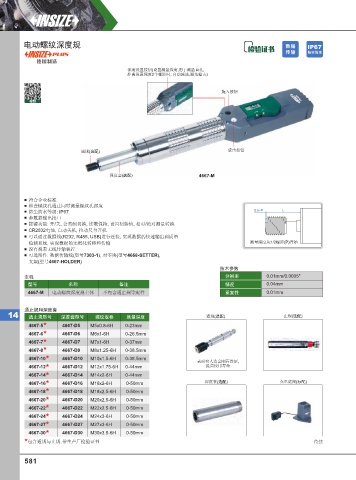

电动螺纹深度规 数据
传输 防尘防⽔
德国制造
深度设置按钮(设置测量深度,用于测量盲孔,
距离设置深度2个螺距时, 自动减速,避免撞击)

旋入按钮
视频

旋出按钮
通规(选配)

深度套(选配) 4667-M

符合企业标准
检查螺纹孔通止同时测量螺纹孔深度
防尘防水等级: IP67 0.5×P L
带数据输出接口
按键功能: 开/关, 公英制切换, 读数保持, 设置初始值, 相对/绝对测量转换
CR2032电池, 自动关机, 拉动尺身开机
可以通过数据线(R232, R485, USB)进行连接, 实现数据的快速输出到质量
检测系统, 实现数据的无纸化转移和传输 测量深度从1/2螺距(P)开始
没有携带无线传输装置
可选附件: 数据传输线(型号7303-1), 对零块(型号4668-SETTER),
支架(型号4667-HOLDER)
技术参数
主机 分辨率 0.01mm/0.0005"
型号 名称 备注 精度 0.04mm
4667-M 电动螺纹深度规主体 不包含通止规等配件 重复性 0.01mm

通止规和深度套
14 通止规型号 深度套型号 螺纹规格 测量深度 通规(选配) 止规(选配)

4667-5 * 4667-D5 M5x0.8-6H 0-23mm
4667-6 * 4667-D6 M6x1-6H 0-26.5mm
4667-7 * 4667-D7 M7x1-6H 0-37mm
4667-8* 4667-D8 M8x1.25-6H 0-38.5mm

4667-10 * 4667-D10 M10x1.5-6H 0-38.5mm 表面有人造金刚石涂层,
4667-12 * 4667-D12 M12x1.75-6H 0-44mm 提高使用寿命
4667-14 * 4667-D14 M14x2-6H 0-44mm
*
4667-16 4667-D16 M16x2-6H 0-50mm 深度套(选配) 充电底座(标配)
4667-18* 4667-D18 M18x2.5-6H 0-50mm
4667-20 * 4667-D20 M20x2.5-6H 0-50mm
4667-22* 4667-D22 M22x2.5-6H 0-50mm
4667-24 * 4667-D24 M24x3-6H 0-50mm
4667-27 * 4667-D27 M27x3-6H 0-50mm
4667-30 * 4667-D30 M30x3.5-6H 0-50mm
* 包含通规与止规, 带生产厂检验证书 待续
