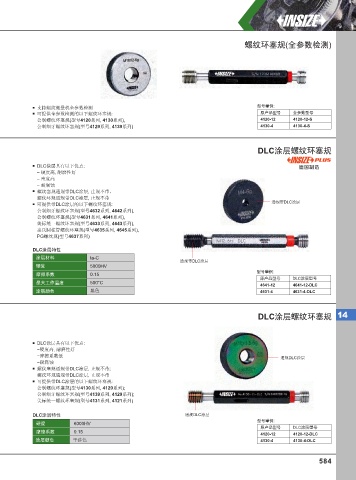

Page 593 - 英示测量INSIZE2025-v.66

螺纹环塞规(全参数检测)

支持螺纹测量机全参数检测 型号举例:
可提供全参数检测的以下螺纹环塞规: 原产品型号 全参数型号
公制螺纹环塞规(型号4120系列, 4130系列), 4120-12 4120-12-S
公制细牙螺纹环塞规(型号4129系列, 4139系列) 4130-4 4130-4-S

DLC涂层螺纹环塞规

DLC涂层具有以下优点: 德国制造
– 硬度高, 耐磨性好
– 密度高
– 耐腐蚀
螺纹塞规通规带DLC涂层, 止规不带。
螺纹环规通规带DLC涂层, 止规不带
通规带DLC涂层
可提供带DLC涂层的以下螺纹环塞规:
公制细牙螺纹环塞规(型号4632系列, 4642系列),
公制螺纹环塞规(型号4631系列, 4641系列),
美标统一螺纹环塞规(型号4633系列, 4643系列),
惠氏圆柱管螺纹环塞规(型号4635系列, 4645系列),
PG螺纹规(型号4637系列)

DLC涂层特性
涂层材料 ta-C
通规带DLC涂层
硬度 5000HV
型号举例:
摩擦系数 0.15
原产品型号 DLC涂层型号
最大工作温度 500°C
4641-12 4641-12-DLC
涂层颜色 黑色 4631-4 4631-4-DLC

DLC涂层螺纹环塞规 14

DLC涂层具有以下优点:
−硬度高, 耐磨性好
−摩擦系数低 通规DLC涂层
−耐腐蚀
螺纹塞规通规带DLC涂层, 止规不带;
螺纹环规通规带DLC涂层, 止规不带
可提供带DLC涂层的以下螺纹环塞规:
公制螺纹环塞规(型号4130系列, 4120系列);
公制细牙螺纹环塞规(型号4139系列, 4129系列);
美标统一螺纹环塞规(型号4131系列, 4121系列)

DLC涂层特性 通规DLC涂层
型号举例:
硬度 6000HV
原产品型号 DLC涂层型号
摩擦系数 0.15
4120-12 4120-12-DLC
涂层颜色 干涉色 4130-4 4130-4-DLC

584
