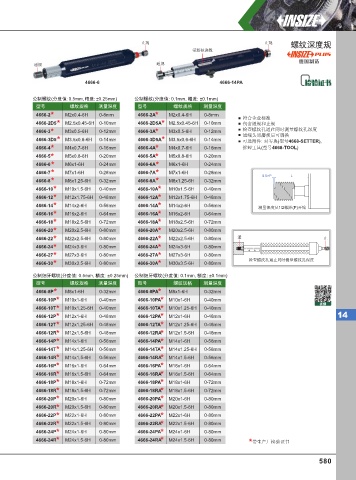

Page 589 - 英示测量INSIZE2025-v.66

止规 止规 螺纹深度规
带游标读数

德国制造
通规 通规

4666-6 4666-14PA

公制螺纹(分度值: 0.5mm, 精度: ±0.25mm) 公制螺纹(分度值: 0.1mm, 精度: ±0.1mm)
型号 螺纹规格 测量深度 型号 螺纹规格 测量深度
4666-2 * M2x0.4-6H 0-8mm 4666-2A * M2x0.4-6H 0-8mm 符合企业标准
4666-2D5 * M2.5x0.45-6H 0-10mm 4666-2D5A * M2.5x0.45-6H 0-10mm 包含通规和止规
4666-3 * M3x0.5-6H 0-12mm 4666-3A * M3x0.5-6H 0-12mm 检查螺纹孔通止同时测量螺纹孔深度
4666-3D5* M3.5x0.6-6H 0-14mm 4666-3D5A* M3.5x0.6-6H 0-14mm 通端头部磨损后可调换
可选附件: 对零块(型号4668-SETTER),
4666-4 * M4x0.7-6H 0-16mm 4666-4A * M4x0.7-6H 0-16mm 拆卸工具(型号4668-TOOL)
4666-5 * M5x0.8-6H 0-20mm 4666-5A * M5x0.8-6H 0-20mm
4666-6 * M6x1-6H 0-24mm 4666-6A * M6x1-6H 0-24mm
4666-7 * M7x1-6H 0-28mm 4666-7A* M7x1-6H 0-28mm
0.5×P L
4666-8 * M8x1.25-6H 0-32mm 4666-8A* M8x1.25-6H 0-32mm
4666-10* M10x1.5-6H 0-40mm 4666-10A* M10x1.5-6H 0-40mm
4666-12 * M12x1.75-6H 0-48mm 4666-12A * M12x1.75-6H 0-48mm
4666-14* M14x2-6H 0-56mm 4666-14A* M14x2-6H 0-56mm 测量深度从1/2螺距(P)开始
4666-16 * M16x2-6H 0-64mm 4666-16A * M16x2-6H 0-64mm
4666-18* M18x2.5-6H 0-72mm 4666-18A* M18x2.5-6H 0-72mm
4666-20 * M20x2.5-6H 0-80mm 4666-20A * M20x2.5-6H 0-80mm
4666-22 * M22x2.5-6H 0-80mm 4666-22A * M22x2.5-6H 0-80mm 通 止
4666-24 * M24x3-6H 0-80mm 4666-24A * M24x3-6H 0-80mm
20 15 1
4666-27 * M27x3-6H 0-80mm 4666-27A * M27x3-6H 0-80mm
4666-30* M30x3.5-6H 0-80mm 4666-30A* M30x3.5-6H 0-80mm 检查螺纹孔通止同时测量螺纹孔深度

公制细牙螺纹(分度值: 0.5mm, 精度: ±0.25mm) 公制细牙螺纹(分度值: 0.1mm, 精度: ±0.1mm)
型号 螺纹规格 测量深度 型号 螺纹规格 测量深度
4666-8P * M8x1-6H 0-32mm 4666-8PA * M8x1-6H 0-32mm
4666-10P * M10x1-6H 0-40mm 4666-10PA * M10x1-6H 0-40mm
视频
4666-10T * M10x1.25-6H 0-40mm 4666-10TA * M10x1.25-6H 0-40mm
4666-12P* M12x1-6H 0-48mm 4666-12PA* M12x1-6H 0-48mm 14
4666-12T * M12x1.25-6H 0-48mm 4666-12TA * M12x1.25-6H 0-48mm
4666-12R * M12x1.5-6H 0-48mm 4666-12RA * M12x1.5-6H 0-48mm
4666-14P * M14x1-6H 0-56mm 4666-14PA * M14x1-6H 0-56mm
4666-14T* M14x1.25-6H 0-56mm 4666-14TA* M14x1.25-6H 0-56mm
4666-14R* M14x1.5-6H 0-56mm 4666-14RA * M14x1.5-6H 0-56mm
4666-16P* M16x1-6H 0-64mm 4666-16PA* M16x1-6H 0-64mm
4666-16R * M16x1.5-6H 0-64mm 4666-16RA * M16x1.5-6H 0-64mm
4666-18P* M18x1-6H 0-72mm 4666-18PA* M18x1-6H 0-72mm

4666-18R * M18x1.5-6H 0-72mm 4666-18RA * M18x1.5-6H 0-72mm
4666-20P* M20x1-6H 0-80mm 4666-20PA* M20x1-6H 0-80mm
4666-20R * M20x1.5-6H 0-80mm 4666-20RA * M20x1.5-6H 0-80mm
4666-22P * M22x1-6H 0-80mm 4666-22PA * M22x1-6H 0-80mm
4666-22R * M22x1.5-6H 0-80mm 4666-22RA * M22x1.5-6H 0-80mm
4666-24P * M24x1-6H 0-80mm 4666-24PA * M24x1-6H 0-80mm
4666-24R* M24x1.5-6H 0-80mm 4666-24RA * M24x1.5-6H 0-80mm * 带生产厂检验证书

580
