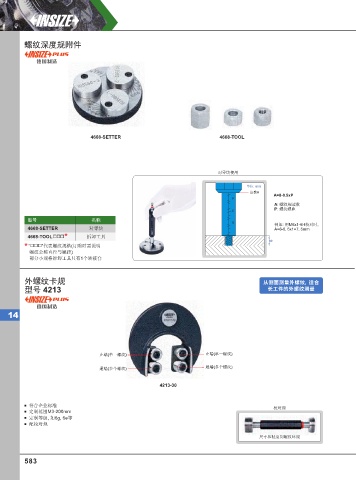

螺纹深度规附件

德国制造

4668-SETTER 4668-TOOL

对零块使用

单位: mm
读数A
A=8-0.5xP
10
A: 螺纹规读数
P: 螺纹螺距
15
型号 名称
20 例如: 用M6x1-6H校对时,
4668-SETTER 对零块 A=8-0.5x1=7.5mm
4668-TOOL * 拆卸工具
8
* “ ”代表螺纹规格(订购时需说明
螺纹公称直径与螺距)
部分小规格拆卸工具只有1个转接套

外螺纹卡规 从侧⾯测量外螺纹, 适合
型号 4213 ⻓⼯件的外螺纹测量

德国制造
14

止端(单一螺纹 ) 止端(单一螺纹 )
通端(多个螺纹)
通端(多个螺纹)

4213-30

符合企业标准 校对规
定制范围M3-200mm
定制等级, 如6g, 6e等
配校对规
尺寸和精度同螺纹环规
