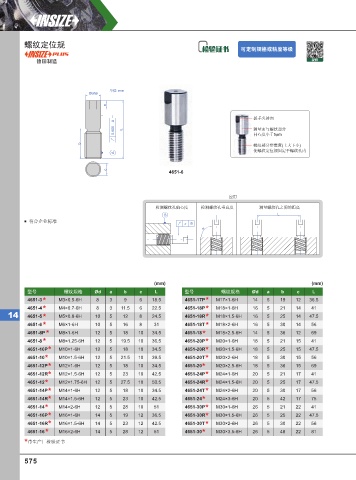

螺纹定位规
可定制规格或精度等级

德国制造 视频

单位: mm
Ødh9
a

扳手夹持面
A
0.005 L 测量面与螺纹部分
同心度小于5µm

b
螺纹部分带锥度(上大下小)
使螺纹定位规固定于螺纹孔内
A
c
4651-6

应用
检测螺纹孔偏心度 检测螺纹孔垂直度 测量螺纹孔之间的距离
B L
符合企业标准
x B
α

(mm) (mm)
型号 螺纹规格 Ød a b c L 型号 螺纹规格 Ød a b c L
4651-3 * M3×0.5-6H 8 3 9 6 18.5 4651-17P * M17×1-6H 14 5 19 12 36.5
4651-4 * M4×0.7-6H 8 3 11.5 6 22.5 4651-18P * M18×1-6H 16 5 21 14 41
14 4651-5 * M5×0.8-6H 10 5 12 8 24.5 4651-18R * M18×1.5-6H 16 5 25 14 47.5
4651-6 * M6×1-6H 10 5 16 8 31 4651-18T * M18×2-6H 16 5 30 14 56
4651-8P * M8×1-6H 12 5 18 10 34.5 4651-18 * M18×2.5-6H 14 5 36 12 69
4651-8 * M8×1.25-6H 12 5 19.5 10 36.5 4651-20P * M20×1-6H 18 5 21 15 41
4651-10P * M10×1-6H 12 5 18 10 34.5 4651-20R * M20×1.5-6H 18 5 25 15 47.5
4651-10 * M10×1.5-6H 12 5 21.5 10 39.5 4651-20T * M20×2-6H 18 5 30 15 56
4651-12P * M12×1-6H 12 5 18 10 34.5 4651-20 * M20×2.5-6H 18 5 36 15 69
4651-12R * M12×1.5-6H 12 5 23 10 42.5 4651-24P * M24×1-6H 20 5 21 17 41
4651-12 * M12×1.75-6H 12 5 27.5 10 50.5 4651-24R * M24×1.5-6H 20 5 25 17 47.5
4651-14P * M14×1-6H 12 5 18 10 34.5 4651-24T * M24×2-6H 20 5 30 17 56
4651-14R * M14×1.5-6H 12 5 23 10 42.5 4651-24 * M24×3-6H 20 5 42 17 75
4651-14 * M14×2-6H 12 5 28 10 51 4651-30P * M30×1-6H 26 5 21 22 41
4651-16P * M16×1-6H 14 5 19 12 36.5 4651-30R * M30×1.5-6H 26 5 25 22 47.5
4651-16R * M16×1.5-6H 14 5 23 12 42.5 4651-30T * M30×2-6H 26 5 30 22 56
4651-16 * M16×2-6H 14 5 28 12 51 4651-30 * M30×3.5-6H 26 5 48 22 81
* 带生产厂检验证书
