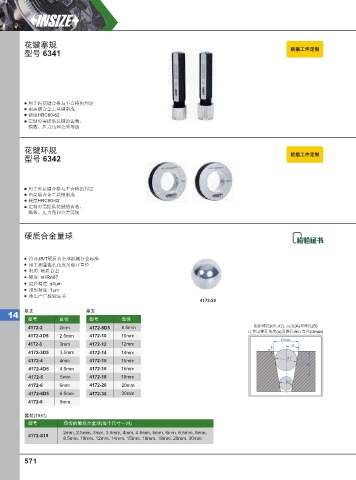

花键塞规 根据⼯件定制
型号 6341

用于内花键合格与不合格的判定
由高碳合金工具钢制成
硬度HRC60-62
定制时需提供花键的齿数、
模数、压力角和公差等级

花键环规
根据⼯件定制
型号 6342

用于外花键合格与不合格的判定
由高碳合金工具钢制成
硬度HRC60-62
定制时需提供花键的齿数、
模数、压力角和公差等级

硬质合金量球

符合JB/T硬质合金球机械行业标准
用于测量锥孔角度及端口直径
材质: 硬质合金
硬度: ≥HRA87
直径精度: ±3μm
球形精度: 1μm
带生产厂检验证书
4172-20
单支 单支
14
型号 直径 型号 直径
根据球径(d1, d2), 高度(A)和深度(B)
4172-2 2mm 4172-8D5 8.5mm
计算出锥孔角度(α)及锥孔端口直径(Dmax)
4172-2D5 2.5mm 4172-10 10mm
Dmax
4172-3 3mm 4172-12 12mm α
A
4172-3D5 3.5mm 4172-14 14mm
d1
4172-4 4mm 4172-15 15mm
B
4172-4D5 4.5mm 4172-16 16mm
4172-5 5mm 4172-18 18mm
d2
4172-6 6mm 4172-20 20mm
4172-6D5 6.5mm 4172-30 30mm
4172-8 8mm

套装(19对)
型号 包含的硬质合金球(每个尺寸一对)
2mm, 2.5mm, 3mm, 3.5mm, 4mm, 4.5mm, 5mm, 6mm, 6.5mm, 8mm,
4172-S19
8.5mm, 10mm, 12mm, 14mm, 15mm, 16mm, 18mm, 20mm, 30mm

571
