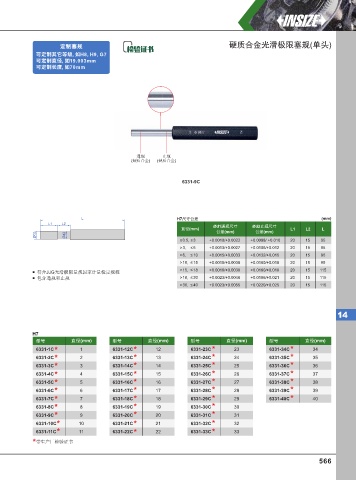

定制塞规 硬质合金光滑极限塞规(单头)
可定制其它等级, 如H8, H9, G7
可定制直径, 如19.003mm
可定制⻓度, 如70mm

通规 止规
(硬质合金) (硬质合金)

6331-9C

L H7尺寸公差 (mm)
L1 L2 Ød1通规尺寸 Ød2止规尺寸
直径(mm) 公差(mm) 公差(mm) L1 L2 L
Ød1 Ød2 0.5, 3 +0.0010/+0.0022 +0.0088/ +0.010 20 15 95

3, 6 +0.0013/+0.0027 +0.0106/+0.012 20 15 95
6, 10 +0.0015/+0.0033 +0.0132/+0.015 20 15 95
10, 15 +0.0018/+0.0038 +0.0160/+0.018 20 15 95
15, 18 +0.0018/+0.0038 +0.0160/+0.018 20 15 115
符合JJG光滑极限量规国家计量检定规程
包含通规和止规 18, 30 +0.0023/+0.0046 +0.0186/+0.021 20 15 115
30, 40 +0.0023/+0.0055 +0.0220/+0.025 20 15 115

14

H7
型号 直径(mm) 型号 直径(mm) 型号 直径(mm) 型号 直径(mm)
6331-1C * 1 6331-12C * 12 6331-23C * 23 6331-34C * 34
6331-2C * 2 6331-13C * 13 6331-24C* 24 6331-35C* 35
6331-3C * 3 6331-14C* 14 6331-25C* 25 6331-36C* 36
6331-4C * 4 6331-15C * 15 6331-26C* 26 6331-37C* 37
6331-5C * 5 6331-16C* 16 6331-27C* 27 6331-38C* 38
6331-6C * 6 6331-17C* 17 6331-28C* 28 6331-39C* 39
6331-7C * 7 6331-18C * 18 6331-29C* 29 6331-40C* 40
6331-8C * 8 6331-19C* 19 6331-30C* 30
6331-9C * 9 6331-20C* 20 6331-31C* 31

6331-10C * 10 6331-21C * 21 6331-32C * 32
6331-11C* 11 6331-22C * 22 6331-33C * 33
* 带生产厂检验证书
