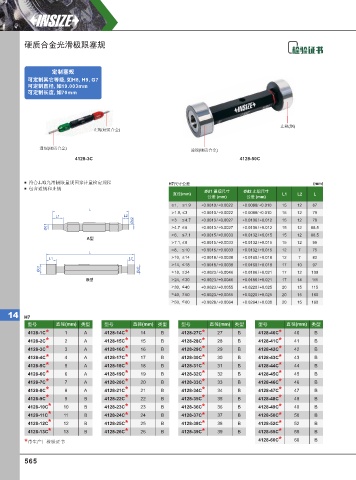

硬质合金光滑极限塞规

定制塞规
可定制其它等级, 如H8, H9, G7
可定制直径, 如19.003mm
可定制⻓度, 如70mm

止规(钢)
止规(硬质合金)

通规(硬质合金)
通规(硬质合金)
4128-3C 4128-50C

符合JJG光滑极限量规国家计量检定规程 H7尺寸公差 (mm)
包含通规和止规 Ød1 通规尺寸 Ød2 止规尺寸
直径(mm) L1 L2 L
公差 (mm) 公差 (mm)
1, 1.9 +0.0010 / +0.0022 +0.0088/ +0.010 15 12 67
L
1.9, 3 +0.0010 / +0.0022 +0.0088/ +0.010 15 12 79
L1 L2 Ød2 3 4.7 +0.0013 / +0.0027 +0.0106 / +0.012 15 12 79
Ød1 4.7 6 +0.0013 / +0.0027 +0.0106 / +0.012 15 12 88.5

A型 6, 7.1 +0.0015 / +0.0033 +0.0132 / +0.015 15 12 88.5
7.1, 8 +0.0015 / +0.0033 +0.0132 / +0.015 15 12 99
8, 10 +0.0015 / +0.0033 +0.0132 / +0.015 12 7 75
L
L1 L2 10, 14 +0.0018 / +0.0038 +0.0160 / +0.018 12 7 82
14, 18 +0.0018 / +0.0038 +0.0160 / +0.018 17 10 97
Ød1 Ød2 18, 24 +0.0023 / +0.0046 +0.0186 / +0.021 17 12 109

B型 24, 30 +0.0023 / +0.0046 +0.0186 / +0.021 17 14 111
30, 40 +0.0023 / +0.0055 +0.0220 / +0.025 20 15 115
40, 50 +0.0023 / +0.0055 +0.0220 / +0.025 20 15 160
50, 60 +0.0028 / +0.0064 +0.0264 / +0.030 20 15 160
14 H7
型号 直径(mm) 类型 型号 直径(mm) 类型 型号 直径(mm) 类型 型号 直径(mm) 类型
4128-1C* 1 A 4128-14C* 14 B 4128-27C* 27 B 4128-40C* 40 B
4128-2C* 2 A 4128-15C* 15 B 4128-28C* 28 B 4128-41C* 41 B
4128-3C* 3 A 4128-16C* 16 B 4128-29C* 29 B 4128-42C* 42 B
4128-4C* 4 A 4128-17C* 17 B 4128-30C* 30 B 4128-43C* 43 B
4128-5C* 5 A 4128-18C* 18 B 4128-31C* 31 B 4128-44C* 44 B
4128-6C* 6 A 4128-19C* 19 B 4128-32C* 32 B 4128-45C* 45 B
4128-7C* 7 A 4128-20C* 20 B 4128-33C* 33 B 4128-46C* 46 B
4128-8C* 8 A 4128-21C* 21 B 4128-34C* 34 B 4128-47C* 47 B
4128-9C* 9 B 4128-22C* 22 B 4128-35C* 35 B 4128-48C* 48 B
4128-10C* 10 B 4128-23C* 23 B 4128-36C* 36 B 4128-49C* 49 B
4128-11C* 11 B 4128-24C * 24 B 4128-37C * 37 B 4128-50C * 50 B
4128-12C* 12 B 4128-25C* 25 B 4128-38C* 38 B 4128-52C* 52 B
4128-13C* 13 B 4128-26C* 26 B 4128-39C* 39 B 4128-55C* 55 B
* 带生产厂检验证书 4128-60C* 60 B

565
