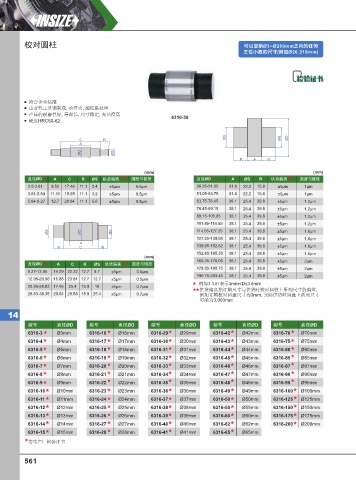

P. 570
校对圆柱 可以定制Ø3~Ø200mm之内的任何
三位⼩数的尺⼨(例如Ø20.218mm)
符合企业标准
由含钨工具钢制成, 油淬火, 超低温处理
产品的耐磨性好, 寿命长, 尺寸稳定, 光洁度高
6316-30
硬度HRC60-62
ØS ØS ØD
C R
A
ØD ØS
R A R
(mm) (mm)
直径ØD * A C R ØS 供货偏离 ** 圆度与锥度 直径ØD * A ØS R 供货偏离 ** 圆度与锥度
3.0-3.81 9.52 17.46 11.1 2.4 ±5µm 0.5µm 38.35-51.05 31.8 22.2 15.8 ±5µm 1µm
3.81-5.84 11.11 19.05 11.1 3.2 ±5µm 0.5µm 51.05-63.75 31.8 22.2 15.8 ±5µm 1µm
5.84-9.27 12.7 20.64 11.1 5.6 ±5µm 0.5µm 63.75-76.45 38.1 25.4 39.8 ±5µm 1.2µm
76.45-89.15 38.1 25.4 39.8 ±5µm 1.2µm
89.15-101.85 38.1 25.4 39.8 ±5µm 1.2µm
101.85-114.55 38.1 25.4 39.8 ±5µm 1.2µm
ØS ØD ØS 114.55-127.25 38.1 25.4 39.8 ±5µm 1.6µm
127.25-139.95 38.1 25.4 39.8 ±5µm 1.6µm
A
R C R 139.95-152.62 38.1 25.4 39.8 ±5µm 1.6µm
152.65-165.35 38.1 25.4 39.8 ±5µm 1.6µm
(mm)
165.35-178.05 38.1 25.4 39.8 ±5µm 2µm
直径ØD * A C R ØS 供货偏离 ** 圆度与锥度
178.05-190.75 38.1 25.4 39.8 ±5µm 2µm
9.27-12.95 14.29 22.22 12.7 8.7 ±5µm 0.5µm
190.75-203.45 38.1 25.4 39.8 ±5µm 2µm
12.95-20.96 15.88 23.81 12.7 12.7 ±5µm 0.5µm
20.96-28.83 17.46 25.4 15.9 19 ±5µm 0.7µm * 例如3-3.81表示3mm<D<3.8mm
** 供货偏离指订购尺寸与供货时校对圆柱上所刻尺寸的偏差,
28.83-38.35 20.64 28.58 15.9 25.4 ±5µm 0.7µm 例如订购校对圆盘尺寸为3mm, 实际供货时圆盘上所刻尺寸
可能为3.003mm
14
型号 直径ØD 型号 直径ØD 型号 直径ØD 型号 直径ØD 型号 直径ØD
6316-3 * Ø3mm 6316-16 * Ø16mm 6316-29 * Ø29mm 6316-42 * Ø42mm 6316-70 * Ø70mm
6316-4 * Ø4mm 6316-17 * Ø17mm 6316-30 * Ø30mm 6316-43 * Ø43mm 6316-75 * Ø75mm
* * * * *
6316-5 Ø5mm 6316-18 Ø18mm 6316-31 Ø31mm 6316-44 Ø44mm 6316-80 Ø80mm
6316-6 * Ø6mm 6316-19 * Ø19mm 6316-32 * Ø32mm 6316-45 * Ø45mm 6316-85 * Ø85mm
6316-7 * Ø7mm 6316-20 * Ø20mm 6316-33 * Ø33mm 6316-46 * Ø46mm 6316-87* Ø87mm
6316-8 * Ø8mm 6316-21 * Ø21mm 6316-34 * Ø34mm 6316-47 * Ø47mm 6316-90 * Ø90mm
6316-9 * Ø9mm 6316-22 * Ø22mm 6316-35* Ø35mm 6316-48 * Ø48mm 6316-95* Ø95mm
6316-10 * Ø10mm 6316-23 * Ø23mm 6316-36 * Ø36mm 6316-49 * Ø49mm 6316-100 * Ø100mm
6316-11 * Ø11mm 6316-24 * Ø24mm 6316-37 * Ø37mm 6316-50 * Ø50mm 6316-125 * Ø125mm
6316-12 * Ø12mm 6316-25 * Ø25mm 6316-38 * Ø38mm 6316-55 * Ø55mm 6316-150 * Ø150mm
6316-13 * Ø13mm 6316-26 * Ø26mm 6316-39 * Ø39mm 6316-60 * Ø60mm 6316-175 * Ø175mm
6316-14 * Ø14mm 6316-27 * Ø27mm 6316-40 * Ø40mm 6316-62 * Ø62mm 6316-200 * Ø200mm
6316-15 * Ø15mm 6316-28 * Ø28mm 6316-41 * Ø41mm 6316-65 * Ø65mm
* 带生产厂检验证书
561
