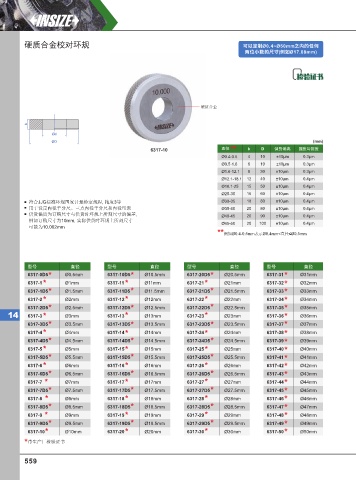

硬质合金校对环规 可以定制Ø0.4~Ø50mm之内的任何
两位⼩数的尺⼨(例如Ø17.08mm)

硬质合金

b
Ød
ØD (mm)
6317-10 直径 ** b D 供货偏离 圆度与锥度
Ø0.4-0.5 4 10 ±10µm 0.3µm
Ø0.5-1.6 6 10 ±10µm 0.3µm
Ø1.6-12.1 8 30 ±10µm 0.3µm
Ø12.1-18.1 12 40 ±10µm 0.4µm
Ø18.1-25 15 50 ±10µm 0.4µm
Ø25-30 15 60 ±10µm 0.4µm
符合JJG标准环规国家计量检定规程, 精度3等 Ø30-35 18 80 ±10µm 0.4µm
用于设定内径千分尺、三点内径千分尺和内径量表 Ø35-40 20 80 ±10µm 0.4µm
供货偏离为订购尺寸与供货时环规上所刻尺寸的偏差,
Ø40-45 20 90 ±10µm 0.4µm
例如订购尺寸为10mm, 实际供货时环规上所刻尺寸
Ø45-50 20 100 ±10µm 0.4µm
可能为10.002mm
**例如Ø0.4-0.5mm表示Ø0.4mm<直径≤Ø0.5mm

型号 直径 型号 直径 型号 直径 型号 直径
6317-0D5 * Ø0.5mm 6317-10D5 * Ø10.5mm 6317-20D5 * Ø20.5mm 6317-31 * Ø31mm
6317-1 * Ø1mm 6317-11 * Ø11mm 6317-21 * Ø21mm 6317-32 * Ø32mm
6317-1D5 * Ø1.5mm 6317-11D5* Ø11.5mm 6317-21D5* Ø21.5mm 6317-33 * Ø33mm
6317-2 * Ø2mm 6317-12* Ø12mm 6317-22* Ø22mm 6317-34 * Ø34mm
6317-2D5* Ø2.5mm 6317-12D5 * Ø12.5mm 6317-22D5* Ø22.5mm 6317-35 * Ø35mm
14 6317-3 * Ø3mm 6317-13* Ø13mm 6317-23* Ø23mm 6317-36 * Ø36mm
6317-3D5* Ø3.5mm 6317-13D5 * Ø13.5mm 6317-23D5 * Ø23.5mm 6317-37 * Ø37mm
6317-4 * Ø4mm 6317-14 * Ø14mm 6317-24 * Ø24mm 6317-38 * Ø38mm
6317-4D5* Ø4.5mm 6317-14D5* Ø14.5mm 6317-24D5 * Ø24.5mm 6317-39 * Ø39mm
6317-5 * Ø5mm 6317-15 * Ø15mm 6317-25 * Ø25mm 6317-40 * Ø40mm
6317-5D5* Ø5.5mm 6317-15D5* Ø15.5mm 6317-25D5* Ø25.5mm 6317-41 * Ø41mm
6317-6 * Ø6mm 6317-16 * Ø16mm 6317-26* Ø26mm 6317-42 * Ø42mm
6317-6D5* Ø6.5mm 6317-16D5* Ø16.5mm 6317-26D5* Ø26.5mm 6317-43 * Ø43mm
6317-7 * Ø7mm 6317-17 * Ø17mm 6317-27* Ø27mm 6317-44 * Ø44mm
6317-7D5* Ø7.5mm 6317-17D5* Ø17.5mm 6317-27D5* Ø27.5mm 6317-45 * Ø45mm
6317-8 * Ø8mm 6317-18* Ø18mm 6317-28* Ø28mm 6317-46 * Ø46mm
6317-8D5* Ø8.5mm 6317-18D5* Ø18.5mm 6317-28D5* Ø28.5mm 6317-47 * Ø47mm
6317-9 * Ø9mm 6317-19* Ø19mm 6317-29* Ø29mm 6317-48 * Ø48mm
6317-9D5* Ø9.5mm 6317-19D5* Ø19.5mm 6317-29D5* Ø29.5mm 6317-49 * Ø49mm
6317-10* Ø10mm 6317-20* Ø20mm 6317-30* Ø30mm 6317-50 * Ø50mm
* 带生产厂检验证书
