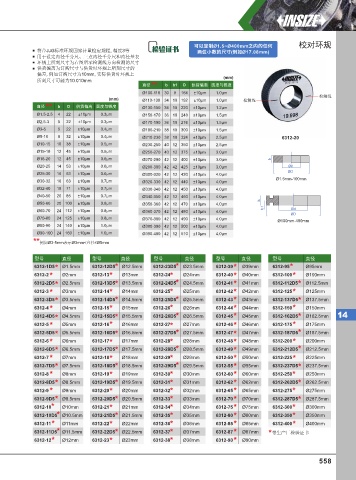

可以定制Ø1.5~Ø400mm之内的任何 校对环规
符合JJG标准环规国家计量检定规程, 精度3等 两位⼩数的尺⼨(例如Ø17.08mm)
用于设定内径千分尺、三点内径千分尺和内径量表
环规上所刻尺寸为右图所示检测线方向检测的尺寸
供货偏离为订购尺寸与供货时环规上所刻尺寸的
偏差, 例如订购尺寸为10mm, 实际供货时环规上
(mm)
所刻尺寸可能为10.010mm
直径 ** b b1 D 供货偏离 圆度与锥度
Ø100-110 30 8 164 ±10µm 1.0µm
检测线
(mm)
Ø110-130 34 10 192 ±10µm 1.0µm 检测线
直径 ** b D 供货偏离 圆度与锥度 Ø130-150 34 10 220 ±10µm 1.2µm
Ø1.5-2.5 4 22 ±10µm 0.3µm Ø150-170 36 10 248 ±10µm 1.5µm
Ø2.5-3 5 22 ±10µm 0.3µm Ø170-190 36 10 276 ±10µm 1.5µm
Ø3-5 5 22 ±10µm 0.4µm Ø190-210 38 10 300 ±10µm 1.5µm
Ø5-10 8 32 ±10µm 0.4µm Ø210-230 38 10 324 ±10µm 2.5µm 6312-20
Ø10-15 10 38 ±10µm 0.5µm Ø230-250 40 12 350 ±10µm 2.5µm
Ø15-18 12 45 ±10µm 0.5µm Ø250-270 40 12 375 ±10µm 3.0µm
Ø18-20 12 45 ±10µm 0.6µm Ø270-290 42 12 400 ±10µm 3.0µm b
Ø20-25 14 53 ±10µm 0.6µm Ø290-300 42 42 425 ±10µm 3.0µm Ød
ØD
Ø25-30 16 63 ±10µm 0.6µm Ø300-320 42 12 430 ±10µm 4.0µm
Ø1.5mm-100mm
Ø30-32 16 63 ±10µm 0.7µm Ø320-330 42 12 440 ±10µm 4.0µm
Ø32-40 18 71 ±10µm 0.7µm Ø330-340 42 12 450 ±10µm 4.0µm
Ø40-50 20 85 ±10µm 0.7µm Ø340-350 42 12 460 ±10µm 4.0µm
b
Ø50-60 20 100 ±10µm 0.8µm Ø350-360 42 12 470 ±10µm 4.0µm
b1 Ød
Ø60-70 24 112 ±10µm 0.8µm Ø360-370 42 12 480 ±10µm 4.0µm
ØD
Ø70-80 24 125 ±10µm 0.8µm Ø370-380 42 12 490 ±10µm 4.0µm
Ø100mm-400mm
Ø80-90 24 140 ±10µm 1.0µm Ø380-390 42 12 500 ±10µm 4.0µm
Ø90-100 24 160 ±10µm 1.0µm Ø390-400 42 12 510 ±10µm 4.0µm
**例如Ø3-5mm表示Ø3mm<直径≤Ø5mm

型号 直径 型号 直径 型号 直径 型号 直径 型号 直径
6312-1D5 * Ø1.5mm 6312-12D5 * Ø12.5mm 6312-23D5* Ø23.5mm 6312-39 * Ø39mm 6312-95 * Ø95mm
6312-2 * Ø2mm 6312-13 * Ø13mm 6312-24 * Ø24mm 6312-40 * Ø40mm 6312-100 * Ø100mm
6312-2D5 * Ø2.5mm 6312-13D5 * Ø13.5mm 6312-24D5 * Ø24.5mm 6312-41 * Ø41mm 6312-112D5 * Ø112.5mm
6312-3 * Ø3mm 6312-14 * Ø14mm 6312-25 * Ø25mm 6312-42 * Ø42mm 6312-125 * Ø125mm
6312-3D5 * Ø3.5mm 6312-14D5 * Ø14.5mm 6312-25D5 * Ø25.5mm 6312-43 * Ø43mm 6312-137D5 * Ø137.5mm
6312-4 * Ø4mm 6312-15 * Ø15mm 6312-26 * Ø26mm 6312-44 * Ø44mm 6312-150 * Ø150mm
6312-4D5 * Ø4.5mm 6312-15D5 * Ø15.5mm 6312-26D5 * Ø26.5mm 6312-45 * Ø45mm 6312-162D5 * Ø162.5mm 14
6312-5 * Ø5mm 6312-16 * Ø16mm 6312-27 * Ø27mm 6312-46 * Ø46mm 6312-175 * Ø175mm
6312-5D5 * Ø5.5mm 6312-16D5 * Ø16.5mm 6312-27D5 * Ø27.5mm 6312-47 * Ø47mm 6312-187D5 * Ø187.5mm
6312-6 * Ø6mm 6312-17 * Ø17mm 6312-28 * Ø28mm 6312-48 * Ø48mm 6312-200 * Ø200mm
6312-6D5 * Ø6.5mm 6312-17D5 * Ø17.5mm 6312-28D5 * Ø28.5mm 6312-49 * Ø49mm 6312-212D5 * Ø212.5mm
6312-7 * Ø7mm 6312-18 * Ø18mm 6312-29 * Ø29mm 6312-50 * Ø50mm 6312-225 * Ø225mm
6312-7D5 * Ø7.5mm 6312-18D5 * Ø18.5mm 6312-29D5 * Ø29.5mm 6312-55 * Ø55mm 6312-237D5 * Ø237.5mm
* * * * *
6312-8 Ø8mm 6312-19 Ø19mm 6312-30 Ø30mm 6312-60 Ø60mm 6312-250 Ø250mm
6312-8D5 * Ø8.5mm 6312-19D5 * Ø19.5mm 6312-31 * Ø31mm 6312-62 * Ø62mm 6312-262D5 * Ø262.5mm
6312-9 * Ø9mm 6312-20 * Ø20mm 6312-32 * Ø32mm 6312-65 * Ø65mm 6312-275 * Ø275mm
6312-9D5 * Ø9.5mm 6312-20D5 * Ø20.5mm 6312-33 * Ø33mm 6312-70 * Ø70mm 6312-287D5 * Ø287.5mm
6312-10* Ø10mm 6312-21 * Ø21mm 6312-34 * Ø34mm 6312-75 * Ø75mm 6312-300 * Ø300mm
6312-10D5* Ø10.5mm 6312-21D5 * Ø21.5mm 6312-35 * Ø35mm 6312-80 * Ø80mm 6312-350 * Ø350mm
6312-11 * Ø11mm 6312-22 * Ø22mm 6312-36 * Ø36mm 6312-85 * Ø85mm 6312-400 * Ø400mm
6312-11D5* Ø11.5mm 6312-22D5 * Ø22.5mm 6312-37 * Ø37mm 6312-87 * Ø87mm * 带生产厂检验证书
6312-12* Ø12mm 6312-23 * Ø23mm 6312-38* Ø38mm 6312-90 * Ø90mm
