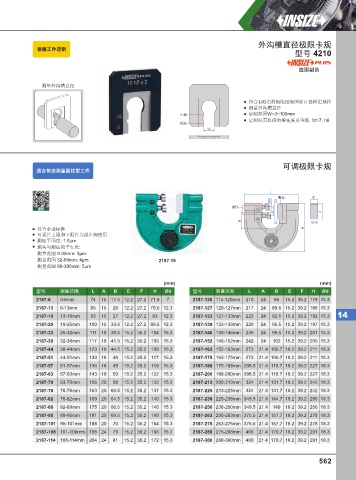

Page 571 - 英示测量INSIZE2025-v.66

外沟槽直径极限卡规
根据⼯件定制
型号 4210

德国制造

测量外沟槽直径

符合JJG光滑极限量规国家计量检定规程
测量外沟槽直径
止端 定制范围W=3~100mm
定制时需提供沟槽宽度及等级, 如h7, h6
通端
W

可调极限卡规
适合快速测量圆柱型⼯件

L
测砧 E
Ød G
测头
视频
A F
B
G G-G
符合企业标准 H
可设置上限和下限作为通止规使用
测砧平面度: 1.5µm
测头与测砧的平行度:
测量范围 0-32mm: 3µm
测量范围 32-89mm: 4µm 2187-19
测量范围 89-300mm: 5µm

(mm) (mm)
型号 测量范围 L A B E F H Ød 型号 测量范围 L A B E F H Ød
2187-6 0-6mm 74 15 17.5 12.2 27.2 71.5 7 2187-120 114-120mm 210 24 86 15.2 39.2 179 15.3
2187-13 6-13mm 85 15 26 12.2 27.2 79.5 12.3 2187-127 120-127mm 217 24 89.5 15.2 39.2 186 15.3
2187-19 13-19mm 93 15 27 12.2 27.2 83 12.3 2187-133 127-133mm 223 24 92.5 15.2 39.2 192 15.3 14
2187-25 19-25mm 100 15 33.5 12.2 27.2 89.5 12.3 2187-139 133-139mm 229 24 95.5 15.2 39.2 197 15.3
2187-32 25-32mm 111 18 38.5 15.2 35.2 104 15.3 2187-146 139-146mm 235 24 98.5 15.2 39.2 201 15.3
2187-38 32-38mm 117 18 41.5 15.2 35.2 105 15.3 2187-152 146-152mm 242 24 102 15.2 39.2 205 15.3
2187-44 38-44mm 123 18 44.5 15.2 35.2 109 15.3 2187-163 152-163mm 273 21.4 106.7 18.2 39.2 211 18.3
2187-51 44-51mm 130 18 48 15.2 35.2 117 15.3 2187-175 163-175mm 273 21.4 106.7 18.2 39.2 211 18.3
2187-57 51-57mm 136 18 45 15.2 35.2 119 15.3 2187-188 175-188mm 298.5 21.4 119.7 18.2 39.2 227 18.3
2187-63 57-63mm 143 18 50 15.2 35.2 122 15.3 2187-200 188-200mm 298.5 21.4 119.7 18.2 39.2 227 18.3
2187-70 63-70mm 156 20 58 15.2 35.2 132 15.3 2187-213 200-213mm 324 21.4 131.7 18.2 39.2 242 18.3
2187-76 70-76mm 163 20 60.5 15.2 35.2 137 15.3 2187-225 213-225mm 324 21.4 131.7 18.2 39.2 242 18.3
2187-82 76-82mm 169 20 64.5 15.2 35.2 140 15.3 2187-238 225-238mm 349.5 21.4 144.7 18.2 39.2 250 18.3
2187-89 82-89mm 175 20 66.5 15.2 35.2 146 15.3 2187-250 238-250mm 349.5 21.4 149 18.2 39.2 250 18.3
2187-95 89-95mm 181 20 69.5 15.2 35.2 149 15.3 2187-263 250-263mm 375.5 21.4 157.7 18.2 39.2 278 18.3
2187-101 95-101mm 188 20 70 15.2 35.2 154 15.3 2187-275 263-275mm 375.5 21.4 157.7 18.2 39.2 278 18.3
2187-108 101-108mm 198 24 79 15.2 39.2 166 15.3 2187-288 275-288mm 400 21.4 170.7 18.2 39.2 291 18.3
2187-114 108-114mm 204 24 81 15.2 39.2 172 15.3 2187-300 288-300mm 400 21.4 170.7 18.2 39.2 291 18.3
