P. 569

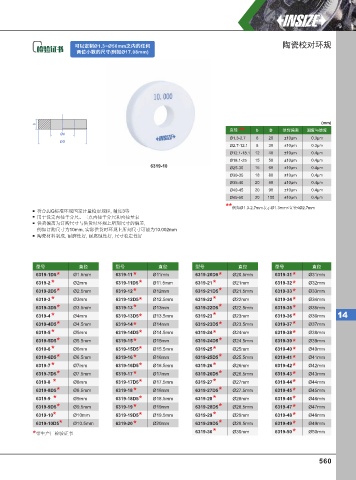

可以定制Ø1.3~Ø50mm之内的任何 陶瓷校对环规
两位⼩数的尺⼨(例如Ø17.08mm)
(mm)
b
直径 ** b D 供货偏离 圆度与锥度
Ød
Ø1.3-2.7 6 20 ±10µm 0.3µm
ØD
Ø2.7-12.1 8 30 ±10µm 0.3µm
Ø12.1-18.1 12 40 ±10µm 0.4µm
Ø18.1-25 15 50 ±10µm 0.4µm
6319-10
Ø25-30 15 60 ±10µm 0.4µm
Ø30-35 18 80 ±10µm 0.4µm
Ø35-40 20 80 ±10µm 0.4µm
Ø40-45 20 90 ±10µm 0.4µm
Ø45-50 20 100 ±10µm 0.4µm
**例如Ø1.3-2.7mm表示Ø1.3mm<直径≤Ø2.7mm
符合JJG标准环规国家计量检定规程, 精度3等
用于设定内径千分尺、三点内径千分尺和内径量表
供货偏离为订购尺寸与供货时环规上所刻尺寸的偏差,
例如订购尺寸为10mm, 实际供货时环规上所刻尺寸可能为10.002mm
陶瓷材料制成, 耐磨性好, 耐腐蚀性好, 尺寸稳定性好
型号 直径 型号 直径 型号 直径 型号 直径
6319-1D5 * Ø1.5mm 6319-11 * Ø11mm 6319-20D5 * Ø20.5mm 6319-31 * Ø31mm
6319-2 * Ø2mm 6319-11D5 * Ø11.5mm 6319-21 * Ø21mm 6319-32 * Ø32mm
6319-2D5 * Ø2.5mm 6319-12 * Ø12mm 6319-21D5* Ø21.5mm 6319-33 * Ø33mm
6319-3 * Ø3mm 6319-12D5 * Ø12.5mm 6319-22* Ø22mm 6319-34 * Ø34mm
6319-3D5* Ø3.5mm 6319-13* Ø13mm 6319-22D5* Ø22.5mm 6319-35 * Ø35mm
6319-4 * Ø4mm 6319-13D5 * Ø13.5mm 6319-23* Ø23mm 6319-36 * Ø36mm 14
6319-4D5* Ø4.5mm 6319-14 * Ø14mm 6319-23D5 * Ø23.5mm 6319-37 * Ø37mm
6319-5 * Ø5mm 6319-14D5 * Ø14.5mm 6319-24 * Ø24mm 6319-38 * Ø38mm
6319-5D5* Ø5.5mm 6319-15 * Ø15mm 6319-24D5 * Ø24.5mm 6319-39 * Ø39mm
6319-6 * Ø6mm 6319-15D5 * Ø15.5mm 6319-25 * Ø25mm 6319-40 * Ø40mm
6319-6D5* Ø6.5mm 6319-16 * Ø16mm 6319-25D5* Ø25.5mm 6319-41 * Ø41mm
6319-7 * Ø7mm 6319-16D5 * Ø16.5mm 6319-26* Ø26mm 6319-42 * Ø42mm
6319-7D5* Ø7.5mm 6319-17 * Ø17mm 6319-26D5* Ø26.5mm 6319-43 * Ø43mm
6319-8 * Ø8mm 6319-17D5* Ø17.5mm 6319-27* Ø27mm 6319-44 * Ø44mm
6319-8D5* Ø8.5mm 6319-18 * Ø18mm 6319-27D5* Ø27.5mm 6319-45 * Ø45mm
6319-9 * Ø9mm 6319-18D5* Ø18.5mm 6319-28* Ø28mm 6319-46 * Ø46mm
6319-9D5* Ø9.5mm 6319-19 * Ø19mm 6319-28D5* Ø28.5mm 6319-47 * Ø47mm
6319-10* Ø10mm 6319-19D5* Ø19.5mm 6319-29* Ø29mm 6319-48 * Ø48mm
6319-10D5* Ø10.5mm 6319-20 * Ø20mm 6319-29D5* Ø29.5mm 6319-49 * Ø49mm
* 带生产厂检验证书 6319-30* Ø30mm 6319-50 * Ø50mm
