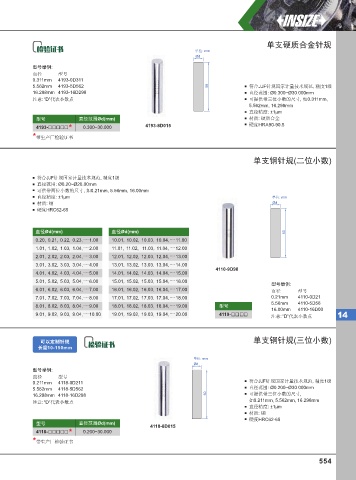

Page 563 - 英示测量INSIZE2025-v.66

单支硬质合金针规
单位: mm
Ød
型号举例:
直径 型号
0.311mm 4193-0D311
5.562mm 4193-5D562 50 符合JJF针规国家计量技术规范, 精度1级
16.298mm 4193-16D298 直径范围: Ø0.300~Ø30.000mm
注意: “D”代表小数点 可提供带三位小数的尺寸, 如0.311mm,
5.562mm, 16.298mm
直径精度: ±1μm
型号 直径 范围Ød(mm) 材质: 硬质合金
4193- * 0.300~30.000 4193-8D015 硬度HRA90-90.5
*带生产厂检验证书

单支钢针规(二位小数)

符合JJF针规国家计量技术规范, 精度1级
直径范围: Ø0.20~Ø20.00mm
可供带两位小数的尺寸, 如0.21mm, 5.56mm, 16.00mm
直径精度: ±1μm 单位: mm
材质: 钢 Ød
硬度HRC62-65

直径 Ød(mm) 直径 Ød(mm) 50
0.20, 0.21, 0.22, 0.23, ···· 1.00 10.01, 10.02, 10.03, 10.04, ···· 11.00
1.01, 1.02, 1.03, 1.04, ···· 2.00 11.01, 11.02, 11.03, 11.04, ···· 12.00
2.01, 2.02, 2.03, 2.04, ···· 3.00 12.01, 12.02, 12.03, 12.04, ···· 13.00
3.01, 3.02, 3.03, 3.04, ···· 4.00 13.01, 13.02, 13.03, 13.04, ···· 14.00
4110-9D98
4.01, 4.02, 4.03, 4.04, ···· 5.00 14.01, 14.02, 14.03, 14.04, ···· 15.00
5.01, 5.02, 5.03, 5.04, ···· 6.00 15.01, 15.02, 15.03, 15.04, ···· 16.00
型号举例:
6.01, 6.02, 6.03, 6.04, ···· 7.00 16.01, 16.02, 16.03, 16.04, ···· 17.00 直径 型号
7.01, 7.02, 7.03, 7.04, ···· 8.00 17.01, 17.02, 17.03, 17.04, ···· 18.00 0.21mm 4110-0D21
5.56mm 4110-5D56
8.01, 8.02, 8.03, 8.04, ···· 9.00 18.01, 18.02, 18.03, 18.04, ···· 19.00 型号
16.00mm 4110-16D00
9.01, 9.02, 9.03, 9.04, ···· 10.00 19.01, 19.02, 19.03, 19.04, ···· 20.00 4110- 14
注意: “D”代表小数点

可以定制针规 单支钢针规(三位小数)
⻓度10-150mm

单位: mm
Ød
型号举例:
直径 型号
符合JJF针规国家计量技术规范, 精度1级
0.211mm 4118-0D211
5.562mm 4118-5D562 直径范围: Ø0.200~Ø30.000mm
16.298mm 4118-16D298 50 可提供带三位小数的尺寸,
注意: “D”代表小数点 如0.211mm, 5.562mm, 16.298mm
直径精度: ±1μm
材质: 钢
硬度HRC62-65
型号 直径 范围Ød(mm)
4118-8D015
4118- * 0.200~30.000
*带生产厂检验证书

554
