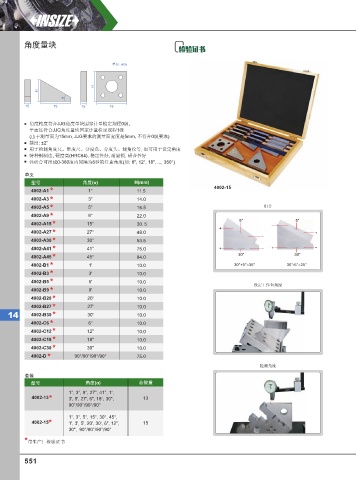

Page 560 - 英示测量INSIZE2025-v.66

角度量块

单位: mm

H
H
α
15 75 15 75

角度精度符合JJG角度量块国家计量检定规程0级,
平面度符合JJG角度量块国家计量检定规程1级
(由于测量面为15mm, JJG要求的测量面宽度是5mm, 不符合0级要求)
精度: ±2"
用于检测角度尺、锥度尺、分度盘、分度头、测角仪等, 也可用于设定角度
特种钢制造, 硬度高(HRC64), 稳定性好, 耐磨损, 研合性好
经研合可组成0-360度内间隔为6秒的任意角度(如: 6", 12", 18", ..., 360°)

单支
型号 角度(α) H(mm)
* 11.5
4002-A1 1° 4002-15
4002-A3 * 3° 14.0
4002-A5 * 5° 16.5 组合
4002-A9 * 9° 22.0
4002-A15 * 15° 30.5 5° − 5°
+
4002-A27 * 27° 48.0 +
−
4002-A30 * 30° 53.5
4002-A41 * 41° 75.0 + − + −
4002-A45 * 45° 84.0 30° 30°
4002-B1 * 1' 10.0 30°+5°=35° 30°-5°=25°
4002-B3 * 3' 10.0
4002-B5 * 5' 10.0 设定工作台角度
4002-B9 * 9' 10.0
4002-B20 * 20' 10.0
4002-B27 * 27' 10.0
14 4002-B30 * 30' 10.0
4002-C6 * 6" 10.0
4002-C12 * 12" 10.0
4002-C18 * 18" 10.0
4002-C30 * 30" 10.0
4002-D * 90°/90°/90°/90° 75.0
检测角度
套装
型号 角度(α) 总数量
1°, 3°, 9°, 27°, 41°, 1',
4002-13 * 3', 9', 27', 6", 18", 30", 13
90°/90°/90°/90°
1°, 3°, 5°, 15°, 30°, 45°,
4002-15 * 1', 3', 5', 20', 30', 6", 12", 15
30", 90°/90°/90°/90°
*带生产厂检验证书
