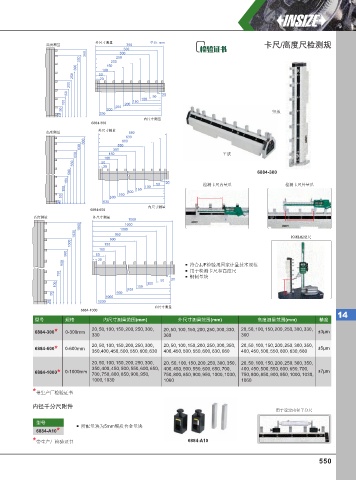

Page 559 - 英示测量INSIZE2025-v.66

外尺寸测量 单位: mm
高度测量 360 卡尺/高度尺检测规
330
360 300
330 200 250
300 100 150
250 50
20
200
150 50 20
100
100 200 150
250
50 300 竖放
20 330
内尺寸测量
6884-300
外尺寸测量
高度测量 660
630
660 600
630 500 550
600 150 平放
100
550 50 20
500 6884-300
150 50 20 检测卡尺内量爪 检测卡尺外量爪
100 500 150 100
50 600 550
20 630
内尺寸测量
6884-600
高度测量 外尺寸测量
1060
1060 1000
1030
1030 950 检测高度尺
1000 150 900
100
950 50
20
900 符合JJF检验规国家计量技术规范
150 用于检测卡尺和高度尺
钢制量块
50 20
100 150 100
900
50 950
1000
20 1030
内尺寸测量
6884-1000
14
型号 规格 内尺寸测量范围(mm) 外尺寸测量范围(mm) 高度测量范围(mm) 精度
6884-300* 0-300mm 20, 50, 100, 150, 200, 250, 300, 20, 50, 100, 150, 200, 250, 300, 330, 20, 50, 100, 150, 200, 250, 300, 330, ±3μm
330 360 360
20, 50, 100, 150, 200, 250, 300, 20, 50, 100, 150, 200, 250, 300, 350, 20, 50, 100, 150, 200, 250, 300, 350,
6884-600 * 0-600mm 350,400, 450, 500, 550, 600, 630 400, 450, 500, 550, 600, 630, 660 400, 450, 500, 550, 600, 630, 660 ±5μm

20, 50, 100, 150, 200, 250, 300, 20, 50, 100, 150, 200, 250, 300, 350, 20, 50, 100, 150, 200, 250, 300, 350,
350, 400, 450, 500, 550, 600, 650, 400, 450, 500, 550, 600, 650, 700, 400, 450, 500, 550, 600, 650, 700,
6884-1000 * 0-1000mm 700, 750, 800, 850, 900, 950, 750, 800, 850, 900, 950, 1000, 1030, 750, 800, 850, 900, 950, 1000, 1030, ±7μm
1000, 1030 1060 1060

*带生产厂检验证书

内径千分尺附件
用于设定内径千分尺
型号
所配量块为5mm硬质合金量块
6884-A10*
* 带生产厂检验证书 6884-A10

550
