Page 577 - 英示测量INSIZE2025-v.66

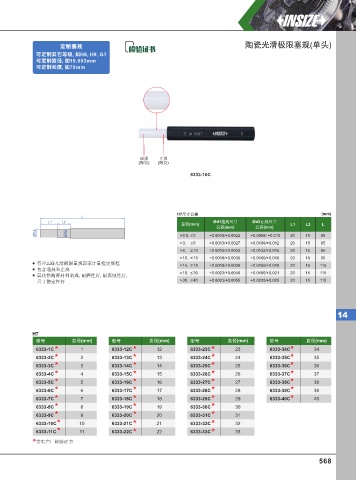

定制塞规 陶瓷光滑极限塞规(单头)
可定制其它等级, 如H8, H9, G7
可定制直径, 如19.003mm
可定制⻓度, 如70mm

通规 止规
(陶瓷) (陶瓷)
6333-10C

H7尺寸公差 (mm)
L
L1 L2 Ød1通规尺寸 Ød2止规尺寸
直径(mm) L1 L2 L
公差(mm) 公差(mm)
Ød1 Ød2 0.5, 3 +0.0010/+0.0022 +0.0088/ +0.010 20 15 95
3, 6 +0.0013/+0.0027 +0.0106/+0.012 20 15 95
6, 10 +0.0015/+0.0033 +0.0132/+0.015 20 15 95
10, 15 +0.0018/+0.0038 +0.0160/+0.018 20 15 95
符合JJG光滑极限量规国家计量检定规程
15, 18 +0.0018/+0.0038 +0.0160/+0.018 20 15 115
包含通规和止规
18, 30 +0.0023/+0.0046 +0.0186/+0.021 20 15 115
氧化锆陶瓷材料制成, 耐磨性好, 耐腐蚀性好,
尺寸稳定性好 30, 40 +0.0023/+0.0055 +0.0220/+0.025 20 15 115

14

H7
型号 直径(mm) 型号 直径(mm) 型号 直径(mm) 型号 直径(mm)
6333-1C * 1 6333-12C * 12 6333-23C * 23 6333-34C* 34
6333-2C * 2 6333-13C * 13 6333-24C* 24 6333-35C* 35
6333-3C* 3 6333-14C* 14 6333-25C* 25 6333-36C* 36
6333-4C * 4 6333-15C * 15 6333-26C* 26 6333-37C* 37
6333-5C* 5 6333-16C* 16 6333-27C* 27 6333-38C* 38
6333-6C* 6 6333-17C* 17 6333-28C* 28 6333-39C* 39
6333-7C * 7 6333-18C * 18 6333-29C* 29 6333-40C* 40
6333-8C* 8 6333-19C* 19 6333-30C* 30
6333-9C* 9 6333-20C* 20 6333-31C* 31
6333-10C* 10 6333-21C * 21 6333-32C * 32
6333-11C* 11 6333-22C * 22 6333-33C * 33
* 带生产厂检验证书

568
