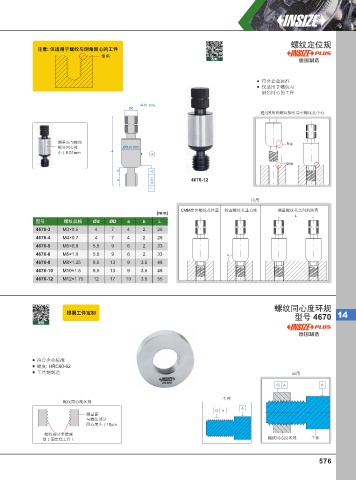

螺纹定位规
注意: 仅适⽤于螺纹与倒⻆同⼼的⼯件
倒角
视频 德国制造

符合企业标准
仅适用于螺纹与
倒角同心的工件

单位: mm
Ød
通过R角将螺纹规引导至螺纹孔中心

测量面与螺纹 R角
部分同心度 ØD±0.003
小于0.01mm L A

倒角
b A
a 0.01 4676-12

应用

CMM定位螺纹孔位置 检查螺纹孔垂直度 测量螺纹孔之间的距离
(mm)
L
型号 螺纹规格 Ød ØD a b L
4676-3 M3×0.5 4 7 4 2 26
4676-4 M4×0.7 4 7 4 2 26
4676-5 M5×0.8 5.5 9 6 2 33
4676-6 M6×1.0 5.5 9 6 2 33 α
4676-8 M8×1.25 8.5 13 9 3.5 48
4676-10 M10×1.5 8.5 13 9 3.5 48
4676-12 M12×1.75 12 17 10 3.5 55

螺纹同心度环规
根据⼯件定制 14
型号 4670
视频
德国制造

符合企业标准
硬度: HRC60-62
工具钢制造 应用
A A

工件
螺纹同心度环规
A
A
测量面
与螺纹部分
同心度小于10µm
螺纹部分带锥度
便于固定在工件上 螺纹同心度环规 工件
