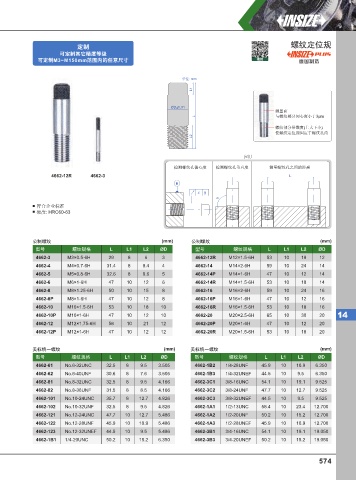

Page 583 - 英示测量INSIZE2025-v.66

定制 螺纹定位规
可定制其它精度等级
可定制M3~M150mm范围内的任意尺⼨ 视频 德国制造

单位: mm
L1

ØD±0.01
测量面
L 与螺纹部分同心度小于3µm
螺纹部分带锥度(上大下小)
使螺纹定位规固定于螺纹孔内
L2

应用

检测螺纹孔偏心度 检测螺纹孔垂直度 测量螺纹孔之间的距离
4662-12R 4662-3 L
B
B
α
符合企业标准
硬度: HRC60-63

公制螺纹 (mm) 公制螺纹 (mm)
型号 螺纹规格 L L1 L2 ØD 型号 螺纹规格 L L1 L2 ØD
4662-3 M3×0.5-6H 29 8 6 3 4662-12R M12×1.5-6H 53 10 18 12
4662-4 M4×0.7-6H 31.4 8 8.4 4 4662-14 M14×2-6H 59 10 24 14
4662-5 M5×0.8-6H 32.6 8 9.6 5 4662-14P M14×1-6H 47 10 12 14
4662-6 M6×1-6H 47 10 12 6 4662-14R M14×1.5-6H 53 10 18 14
4662-8 M8×1.25-6H 50 10 15 8 4662-16 M16×2-6H 59 10 24 16
4662-8P M8×1-6H 47 10 12 8 4662-16P M16×1-6H 47 10 12 16
4662-10 M10×1.5-6H 53 10 18 10 4662-16R M16×1.5-6H 53 10 18 16
4662-10P M10×1-6H 47 10 12 10 4662-20 M20×2.5-6H 65 10 30 20 14
4662-12 M12×1.75-6H 56 10 21 12 4662-20P M20×1-6H 47 10 12 20
4662-12P M12×1-6H 47 10 12 12 4662-20R M20×1.5-6H 53 10 18 20

美标统一螺纹 (mm) 美标统一螺纹 (mm)
型号 螺纹规格 L L1 L2 ØD 型号 螺纹规格 L L1 L2 ØD
4662-61 No.6-32UNC 32.5 8 9.5 3.505 4662-1B2 1/4-28UNF 45.9 10 10.9 6.350
4662-62 No.6-40UNF 30.6 8 7.6 3.505 4662-1B3 1/4-32UNEF 44.5 10 9.5 6.350
4662-81 No.8-32UNC 32.5 8 9.5 4.166 4662-3C1 3/8-16UNC 54.1 10 19.1 9.525
4662-82 No.8-36UNF 31.5 8 8.5 4.166 4662-3C2 3/8-24UNF 47.7 10 12.7 9.525
4662-101 No.10-24UNC 35.7 8 12.7 4.826 4662-3C3 3/8-32UNEF 44.5 10 9.5 9.525
4662-102 No.10-32UNF 32.5 8 9.5 4.826 4662-1A1 1/2-13UNC 58.4 10 23.4 12.700
4662-121 No.12-24UNC 47.7 10 12.7 5.486 4662-1A2 1/2-20UNF 50.2 10 15.2 12.700
4662-122 No.12-28UNF 45.9 10 10.9 5.486 4662-1A3 1/2-28UNEF 45.9 10 10.9 12.700
4662-123 No.12-32UNEF 44.5 10 9.5 5.486 4662-3B1 3/4-16UNC 54.1 10 19.1 19.050
4662-1B1 1/4-20UNC 50.2 10 15.2 6.350 4662-3B3 3/4-20UNEF 50.2 10 15.2 19.050
