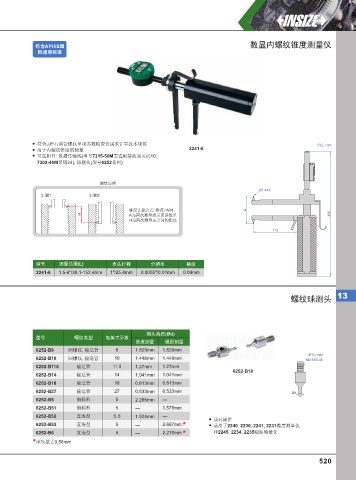

符合API5B国 数显内螺纹锥度测量仪
际通⽤标准

符合JJF石油管螺纹单项参数检查仪国家计量技术规范 单位: mm
用于内螺纹锥度的测量 2241-6
可选附件: 数据传输线(型号7315-50M需选配接收器页码10,
7302-40M页码24), 球测头(型号6252系列)

测量原理
Ø1.448
步骤1: 步骤2:

锥度计算公式: 锥度=A/H L
H A为两次测量指示表读数差 330
H为两次测量点之间的距离
113

型号 测量范围( ) 表头行程 分辨率 精度
L
2241-6 1.5-6"/38.1-152.4mm 1"/25.4mm 0.0005"/0.01mm 0.04mm

螺纹球测头 13

测头直径(Ød )
型号 螺纹类型 每英寸牙数
锥度测量 螺距测量
6252-B8 圆螺纹, 输送管 8 1.829mm 1.829mm
单位: mm
6252-B10 圆螺纹, 输送管 10 1.448mm 1.448mm M2.5X0.45
6252-B115 输送管 11.5 1.27mm 1.27mm
6252-B10
6252-B14 输送管 14 1.041mm 1.041mm
6252-B18 输送管 18 0.813mm 0.813mm
6252-B27 输送管 27 0.533mm 0.533mm Ød
6252-B5 偏梯形 5 2.286mm —
6252-B51 偏梯形 5 — 1.575mm
6252-B52 直连型 5, 6 1.524mm —
成对提供
6252-B53 直连型 5 — 2.667mm * 适用于2240, 2230, 2241, 2231锥度测量仪
6252-B6 直连型 6 — 2.210mm * 和2245, 2234, 2235螺距测量仪
* 球顶截去0.58mm

520
